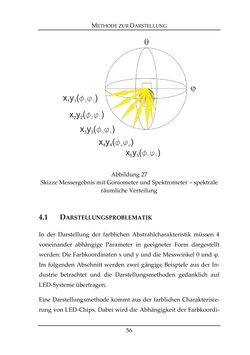

METHODE ZUR DARSTELLUNG 56 Abbildung 27 Skizze Messergebnis mit Goniometer und Spektrometer – spektrale räumliche Verteilung 4.1 DARSTELLUNGSPROBLEMATIK In der Darstellung der farblichen Abstrahlcharakteristik müssen 4 voneinander abhängige Parameter in geeigneter Form dargestellt werden: Die Farbkoordinaten x und y und die Messwinkel θ und ϕ. Im folgenden Abschnitt werden zwei gängige Beispiele aus der In- dustrie betrachtet und die Darstellungsmethoden gedanklich auf LED-Systeme übertragen. Eine Darstellungsmethode kommt aus der farblichen Charakterisie- rung von LED-Chips. Dabei wird die Abhängigkeit der Farbkoordi-
