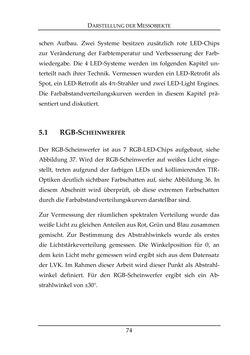

DARSTELLUNG DER MESSOBJEKTE 74 schen Aufbau. Zwei Systeme besitzen zusätzlich rote LED-Chips zur Veränderung der Farbtemperatur und Verbesserung der Farb- wiedergabe. Die 4 LED-Systeme werden im folgenden Kapitel un- terteilt nach ihrer Technik. Vermessen wurden ein LED-Retrofit als Spot, ein LED-Retrofit als 4π-Strahler und zwei LED-Light Engines. Die Farbabstandverteilungskurven werden in diesem Kapitel prä- sentiert und diskutiert. 5.1 RGB-SCHEINWERFER Der RGB-Scheinwerfer ist aus 7 RGB-LED-Chips aufgebaut, siehe Abbildung 37. Wird der RGB-Scheinwerfer auf weißes Licht einge- stellt, treten aufgrund der farbigen LEDs und kollimierenden TIR- Optiken deutlich sichtbare Farbschatten auf, siehe Abbildung 36. In diesem Abschnitt wird überprüft, ob diese extremen Farbschatten durch die Farbabstandverteilungskurven darstellbar sind. Zur Vermessung der räumlichen spektralen Verteilung wurde das weiße Licht zu gleichen Anteilen aus Rot, Grün und Blau zusammen gemischt. Zur Bestimmung des Abstrahlwinkels wurde als erstes die Lichtstärkeverteilung gemessen. Die Winkelposition für θ, an dem kein Licht mehr gemessen wird ergibt sich aus dem Datensatz der LVK. Im Rahmen dieser Arbeit wird dieser Punkt als Abstrahl- winkel definiert. Für den RGB-Scheinwerfer ergibt sich ein Ab- strahlwinkel von ±30°.
