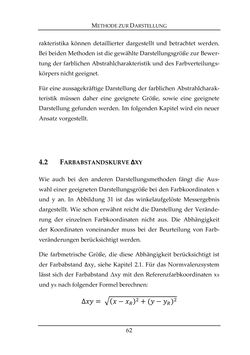

Seite - 62 - in Farbmessung an LED-Systemen

METHODE ZUR DARSTELLUNG 62 rakteristika können detaillierter dargestellt und betrachtet werden. Bei beiden Methoden ist die gewählte Darstellungsgröße zur Bewer- tung der farblichen Abstrahlcharakteristik und des Farbverteilungs- körpers nicht geeignet. Für eine aussagekräftige Darstellung der farblichen Abstrahlcharak- teristik müssen daher eine geeignete Größe, sowie eine geeignete Darstellung gefunden werden. Im folgenden Kapitel wird ein neuer Ansatz vorgestellt. 4.2 FARBABSTANDSKURVE ΔXY Wie auch bei den anderen Darstellungsmethoden fängt die Aus- wahl einer geeigneten Darstellungsgröße bei den Farbkoordinaten x und y an. In Abbildung 31 ist das winkelaufgelöste Messergebnis dargestellt. Wie schon erwähnt reicht die Darstellung der Verände- rung der einzelnen Farbkoordinaten nicht aus. Die Abhängigkeit der Koordinaten voneinander muss bei der Beurteilung von Farb- veränderungen berücksichtigt werden. Die farbmetrische Größe, die diese Abhängigkeit berücksichtigt ist der Farbabstand Δxy, siehe Kapitel 2.1. Für das Normvalenzsystem lässt sich der Farbabstand Δxy mit den Referenzfarbkoordinaten xR und yR nach folgender Formel berechnen: √( ) ( )
