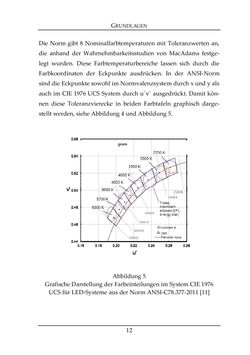

GRUNDLAGEN 12 Die Norm gibt 8 Nominalfarbtemperaturen mit Toleranzwerten an, die anhand der Wahrnehmbarkeitsstudien von MacAdams festge- legt wurden. Diese Farbtemperaturbereiche lassen sich durch die Farbkoordinaten der Eckpunkte ausdrücken. In der ANSI-Norm sind die Eckpunkte sowohl im Normvalenzsystem durch x und y als auch im CIE 1976 UCS System durch u´v´ ausgedrückt. Damit kön- nen diese Toleranzvierecke in beiden Farbtafeln graphisch darge- stellt werden, siehe Abbildung 4 und Abbildung 5. Abbildung 5 Grafische Darstellung der Farbeinteilungen im System CIE 1976 UCS für LED-Systeme aus der Norm ANSI-C78.377-2011 [11]
