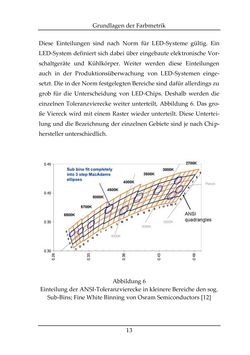

Grundlagen der Farbmetrik 13 Diese Einteilungen sind nach Norm für LED-Systeme gültig. Ein LED-System definiert sich dabei über eingebaute elektronische Vor- schaltgeräte und Kühlkörper. Weiter werden diese Einteilungen auch in der Produktionsüberwachung von LED-Systemen einge- setzt. Die in der Norm festgelegten Bereiche sind dafür allerdings zu grob für die Unterscheidung von LED-Chips. Deshalb werden die einzelnen Toleranzvierecke weiter unterteilt, Abbildung 6. Das gro- ße Viereck wird mit einem Raster wieder unterteilt. Diese Untertei- lung und die Bezeichnung der einzelnen Gebiete sind je nach Chip- hersteller unterschiedlich. Abbildung 6 Einteilung der ANSI-Toleranzvierecke in kleinere Bereiche den sog. Sub-Bins; Fine White Binning von Osram Semiconductors [12]
