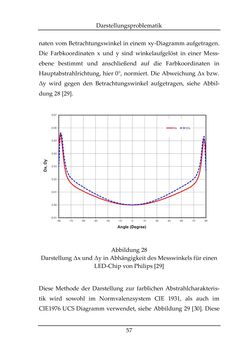

Darstellungsproblematik 57 naten vom Betrachtungswinkel in einem xy-Diagramm aufgetragen. Die Farbkoordinaten x und y sind winkelaufgelöst in einer Mess- ebene bestimmt und anschließend auf die Farbkoordinaten in Hauptabstrahlrichtung, hier 0°, normiert. Die Abweichung Δx bzw. Δy wird gegen den Betrachtungswinkel aufgetragen, siehe Abbil- dung 28 [29]. Abbildung 28 Darstellung Δx und Δy in Abhängigkeit des Messwinkels für einen LED-Chip von Philips [29] Diese Methode der Darstellung zur farblichen Abstrahlcharakteris- tik wird sowohl im Normvalenzsystem CIE 1931, als auch im CIE1976 UCS Diagramm verwendet, siehe Abbildung 29 [30]. Diese
