Seite - 77 - in Farbmessung an LED-Systemen

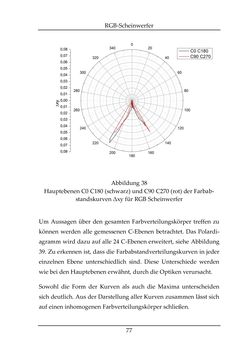

RGB-Scheinwerfer 77 Abbildung 38 Hauptebenen C0 C180 (schwarz) und C90 C270 (rot) der Farbab- standskurven Δxy für RGB Scheinwerfer Um Aussagen über den gesamten Farbverteilungskörper treffen zu können werden alle gemessenen C-Ebenen betrachtet. Das Polardi- agramm wird dazu auf alle 24 C-Ebenen erweitert, siehe Abbildung 39. Zu erkennen ist, dass die Farbabstandverteilungskurven in jeder einzelnen Ebene unterschiedlich sind. Diese Unterschiede werden wie bei den Hauptebenen erwähnt, durch die Optiken verursacht. Sowohl die Form der Kurven als auch die Maxima unterscheiden sich deutlich. Aus der Darstellung aller Kurven zusammen lässt sich auf einen inhomogenen Farbverteilungskörper schließen.
