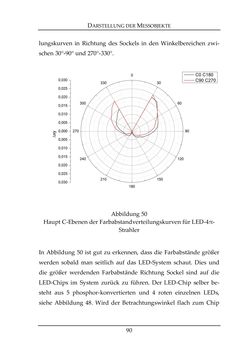

DARSTELLUNG DER MESSOBJEKTE 90 lungskurven in Richtung des Sockels in den Winkelbereichen zwi- schen 30°-90° und 270°-330°. Abbildung 50 Haupt C-Ebenen der Farbabstandverteilungskurven für LED-4π- Strahler In Abbildung 50 ist gut zu erkennen, dass die Farbabstände größer werden sobald man seitlich auf das LED-System schaut. Dies und die größer werdenden Farbabstände Richtung Sockel sind auf die LED-Chips im System zurück zu führen. Der LED-Chip selber be- steht aus 5 phosphor-konvertierten und 4 roten einzelnen LEDs, siehe Abbildung 48. Wird der Betrachtungswinkel flach zum Chip
