Seite - 92 - in Farbmessung an LED-Systemen

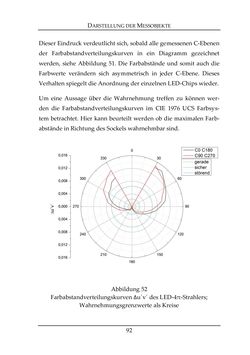

DARSTELLUNG DER MESSOBJEKTE 92 Dieser Eindruck verdeutlicht sich, sobald alle gemessenen C-Ebenen der Farbabstandverteilungskurven in ein Diagramm gezeichnet werden, siehe Abbildung 51. Die Farbabstände und somit auch die Farbwerte verändern sich asymmetrisch in jeder C-Ebene. Dieses Verhalten spiegelt die Anordnung der einzelnen LED-Chips wieder. Um eine Aussage über die Wahrnehmung treffen zu können wer- den die Farbabstandverteilungskurven im CIE 1976 UCS Farbsys- tem betrachtet. Hier kann beurteilt werden ob die maximalen Farb- abstände in Richtung des Sockels wahrnehmbar sind. Abbildung 52 Farbabstandverteilungskurven Δu´v´ des LED-4π-Strahlers; Wahrnehmungsgrenzwerte als Kreise
