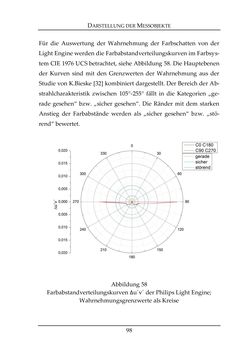

DARSTELLUNG DER MESSOBJEKTE 98 Für die Auswertung der Wahrnehmung der Farbschatten von der Light Engine werden die Farbabstandverteilungskurven im Farbsys- tem CIE 1976 UCS betrachtet, siehe Abbildung 58. Die Hauptebenen der Kurven sind mit den Grenzwerten der Wahrnehmung aus der Studie von K.Bieske [32] kombiniert dargestellt. Der Bereich der Ab- strahlcharakteristik zwischen 105°-255° fällt in die Kategorien „ge- rade gesehen“ bzw. „sicher gesehen“. Die Ränder mit dem starken Anstieg der Farbabstände werden als „sicher gesehen“ bzw. „stö- rend“ bewertet. Abbildung 58 Farbabstandverteilungskurven Δu´v´ der Philips Light Engine; Wahrnehmungsgrenzwerte als Kreise
