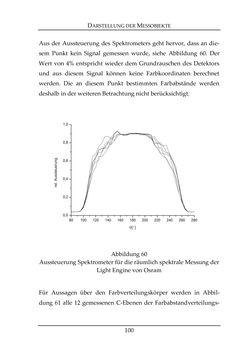

DARSTELLUNG DER MESSOBJEKTE 100 Aus der Aussteuerung des Spektrometers geht hervor, dass an die- sem Punkt kein Signal gemessen wurde, siehe Abbildung 60. Der Wert von 4% entspricht wieder dem Grundrauschen des Detektors und aus diesem Signal können keine Farbkoordinaten berechnet werden. Die an diesem Punkt bestimmten Farbabstände werden deshalb in der weiteren Betrachtung nicht berücksichtigt. Abbildung 60 Aussteuerung Spektrometer für die räumlich spektrale Messung der Light Engine von Osram Für Aussagen über den Farbverteilungskörper werden in Abbil- dung 61 alle 12 gemessenen C-Ebenen der Farbabstandverteilungs-
