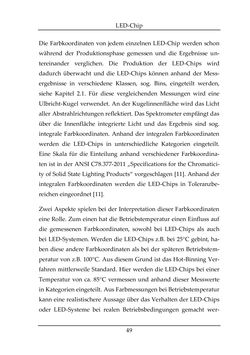

Seite - 49 - in Farbmessung an LED-Systemen

LED-Chip 49 Die Farbkoordinaten von jedem einzelnen LED-Chip werden schon während der Produktionsphase gemessen und die Ergebnisse un- tereinander verglichen. Die Produktion der LED-Chips wird dadurch überwacht und die LED-Chips können anhand der Mess- ergebnisse in verschiedene Klassen, sog. Bins, eingeteilt werden, siehe Kapitel 2.1. Für diese vergleichenden Messungen wird eine Ulbricht-Kugel verwendet. An der Kugelinnenfläche wird das Licht aller Abstrahlrichtungen reflektiert. Das Spektrometer empfängt das über die Innenfläche integrierte Licht und das Ergebnis sind sog. integrale Farbkoordinaten. Anhand der integralen Farbkoordinaten werden die LED-Chips in unterschiedliche Kategorien eingeteilt. Eine Skala für die Einteilung anhand verschiedener Farbkoordina- ten ist in der ANSI C78.377-2011 „Specifications for the Chromatici- ty of Solid State Lighting Products“ vorgeschlagen [11]. Anhand der integralen Farbkoordinaten werden die LED-Chips in Toleranzbe- reichen eingeordnet [11]. Zwei Aspekte spielen bei der Interpretation dieser Farbkoordinaten eine Rolle. Zum einen hat die Betriebstemperatur einen Einfluss auf die gemessenen Farbkoordinaten, sowohl bei LED-Chips als auch bei LED-Systemen. Werden die LED-Chips z.B. bei 25°C gebint, ha- ben diese andere Farbkoordinaten als bei der späteren Betriebstem- peratur von z.B. 100°C. Aus diesem Grund ist das Hot-Binning Ver- fahren mittlerweile Standard. Hier werden die LED-Chips bei einer Temperatur von ca. 85°C vermessen und anhand dieser Messwerte in Kategorien eingeteilt. Aus Farbmessungen bei Betriebstemperatur kann eine realistischere Aussage über das Verhalten der LED-Chips oder LED-Systeme bei realen Betriebsbedingungen gemacht wer-
