Seite - 75 - in Farbmessung an LED-Systemen

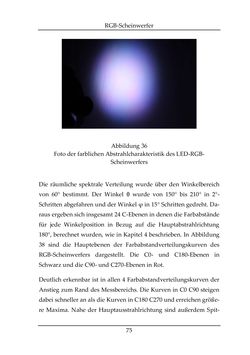

RGB-Scheinwerfer 75 Abbildung 36 Foto der farblichen Abstrahlcharakteristik des LED-RGB- Scheinwerfers Die räumliche spektrale Verteilung wurde über den Winkelbereich von 60° bestimmt. Der Winkel θ wurde von 150° bis 210° in 2°- Schritten abgefahren und der Winkel ϕ in 15° Schritten gedreht. Da- raus ergeben sich insgesamt 24 C-Ebenen in denen die Farbabstände für jede Winkelposition in Bezug auf die Hauptabstrahlrichtung 180°, berechnet wurden, wie in Kapitel 4 beschrieben. In Abbildung 38 sind die Hauptebenen der Farbabstandverteilungskurven des RGB-Scheinwerfers dargestellt. Die C0- und C180-Ebenen in Schwarz und die C90- und C270-Ebenen in Rot. Deutlich erkennbar ist in allen 4 Farbabstandverteilungskurven der Anstieg zum Rand des Messbereichs. Die Kurven in C0 C90 steigen dabei schneller an als die Kurven in C180 C270 und erreichen größe- re Maxima. Nahe der Hauptausstrahlrichtung sind außerdem Spit-
