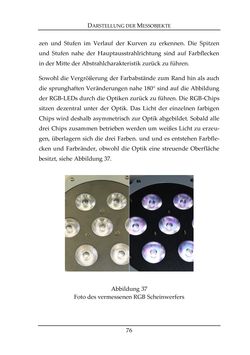

DARSTELLUNG DER MESSOBJEKTE 76 zen und Stufen im Verlauf der Kurven zu erkennen. Die Spitzen und Stufen nahe der Hauptausstrahlrichtung sind auf Farbflecken in der Mitte der Abstrahlcharakteristik zurück zu führen. Sowohl die Vergrößerung der Farbabstände zum Rand hin als auch die sprunghaften Veränderungen nahe 180° sind auf die Abbildung der RGB-LEDs durch die Optiken zurück zu führen. Die RGB-Chips sitzen dezentral unter der Optik. Das Licht der einzelnen farbigen Chips wird deshalb asymmetrisch zur Optik abgebildet. Sobald alle drei Chips zusammen betrieben werden um weißes Licht zu erzeu- gen, überlagern sich die drei Farben. und und es entstehen Farbfle- cken und Farbränder, obwohl die Optik eine streuende Oberfläche besitzt, siehe Abbildung 37. Abbildung 37 Foto des vermessenen RGB Scheinwerfers
