Page - 59 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Image of the Page - 59 -
Text of the Page - 59 -
Kleine Käfigstrukturen magnetisch dotierter Goldcluster 59

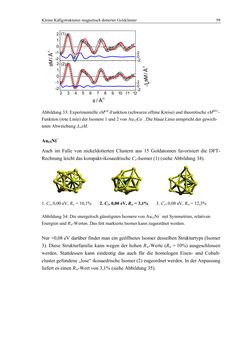

Abbildung 33: Experimentelle sMexp-Funktion (schwarze offene Kreise) und theoretische sMtheo-
Funktion (rote Linie) der Isomere 1 und 2 von Au12Co−. Die blaue Linie entspricht der gewich-
teten Abweichung ΔwsM.
Au15Ni−
Auch im Falle von nickeldotierten Clustern aus 15 Goldatomen favorisiert die DFT-
Rechnung leicht das kompakt-ikosaedrische Cs-Isomer (1) (siehe Abbildung 34).
1. Cs, 0,00 eV, Rw = 10,1% 2. C1, 0,00 eV, Rw = 3,1% 3. C1, 0,08 eV, Rw = 12,3%
Abbildung 34: Die energetisch günstigsten Isomere von Au15Ni− mit Symmetrien, relativen
Energien und Rw-Werten. Das fett markierte Isomer kann zugeordnet werden.
Nur +0,08 eV darüber findet man ein geöffnetes Isomer desselben Strukturtyps (Isomer
3). Diese Strukturfamilie kann wegen der hohen Rw-Werte (Rw > 10%) ausgeschlossen
werden. Stattdessen kann eindeutig das auch für die homologen Eisen- und Cobalt-
cluster gefundene „lose“ ikosaedrische Isomer (2) zugeordnet werden. In der Anpassung
liefert es einen Rw-Wert von 3,1% (siehe Abbildung 35).
-2
-1
0
1
2
2 3 4 5 6 7 8 9 10 11 12
-2
-1
0
1
2 (2)
(1)
s / Å-1 -2
0
2
-2
0
2
back to the
book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Title
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Author
- Thomas Rapps
- Publisher
- KIT Scientific Publishing
- Date
- 2012
- Language
- German
- License
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Size
- 21.0 x 29.7 cm
- Pages
- 390
- Keywords
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Categories
- Naturwissenschaften Chemie
Table of contents
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
