Page - 63 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Image of the Page - 63 -
Text of the Page - 63 -

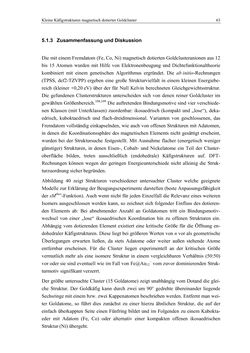

Kleine Käfigstrukturen magnetisch dotierter Goldcluster 63
5.1.3 Zusammenfassung und Diskussion
Die mit einem Fremdatom (Fe, Co, Ni) magnetisch dotierten Goldclusteranionen aus 12
bis 15 Atomen wurden mit Hilfe von Elektronenbeugung und Dichtefunktionaltheorie
kombiniert mit einem genetischen Algorithmus ergründet. Die ab initio-Rechnungen
(TPSS, def2-TZVPP) ergeben eine große Strukturvielfalt in einem kleinen Energiebe-
reich (kleiner +0,20 eV) über der für Null Kelvin berechneten Gleichgewichtsstruktur.
Die gefundenen Clusterstrukturen unterscheiden sich von denen reiner Goldcluster im
gewählten Größenbereich.108,109 Die auftretenden Bindungsmotive sind vier verschiede-
nen Klassen (mit Unterklassen) zuordenbar: ikosaedrisch (kompakt und „lose“), deka-
edrisch, kuboktaedrisch und flach-dreidimensional. Varianten von geschlossenen, das
Fremdatom vollständig einkapselnden, wie auch von offenen Strukturen mit Adatomen,
in denen die Koordinationssphäre des magnetischen Elements nicht gesättigt erscheint,
wurden bei der Struktursuche festgestellt. Mit Ausnahme flacher (energetisch weniger
günstiger) Strukturen, in denen Eisen-, Cobalt- und Nickelatome ein Teil der Cluster-
oberfläche bilden, treten ausschließlich (endohedrale) Käfigstrukturen auf. DFT-
Rechnungen können wegen der geringen Energieunterschiede nicht alleinig die Struk-
turzuordnung sicher begründen.
Abbildung 40 zeigt Strukturen verschiedener untersuchter Cluster welche geeignete
Modelle zur Erklärung der Beugungsexperimente darstellen (beste Anpassungsfähigkeit
der sMtheo-Funktion). Auch wenn nicht für jeden Einzelfall die Relevanz eines weiteren
Isomers ausgeschlossen werden kann, so zeichnet sich folgender Einfluss des dotieren-
den Elements ab: Bei abnehmender Anzahl an Goldatomen tritt ein Bindungsmotiv-
wechsel von einer „lose“ ikosaedrischen Koordination hin zu offenen Strukturen ein.
Abhängig vom dotierenden Element existiert eine kritische Größe für die Öffnung en-
dohedraler Käfigstrukturen. Diese liegt bei größeren Werten von n vor als geometrische
Überlegungen erwarten ließen, da stets Adatome oder weiter außen stehende Atome
entfernbar erscheinen. Für die Cluster liegen experimentell an der kritischen Größe
vermutlich mehr als eine isomere Struktur in einem vergleichbaren Verhältnis (50:50)
vor oder sie sind eventuell wie im Fall von Fe@Au12– vom zuvor dominierenden Struk-
turmotiv signifikant verzerrt.
Der größte untersuchte Cluster (15 Goldatome) zeigt unabhängig vom Dotand die glei-
che Struktur. Der Goldkäfig kann durch zwei um 90° gedrehte übereinander liegende
Sechsringe mit einem bzw. zwei Kappenatomen beschrieben werden. Entfernt man wei-
ter Goldatome, so führt dies zunächst zu einer hierzu ähnlichen Struktur, die auf der
einfach überkappten Seite einen Fünfring bildet und im Folgenden zu einem Kubokta-
eder mit Adatom (Fe, Co) oder alternativ einer kompakten offenen ikosaedrischen
Struktur (Ni) übergeht.
back to the
book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Title
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Author
- Thomas Rapps
- Publisher
- KIT Scientific Publishing
- Date
- 2012
- Language
- German
- License
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Size
- 21.0 x 29.7 cm
- Pages
- 390
- Keywords
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Categories
- Naturwissenschaften Chemie
Table of contents
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
