Web-Books
in the Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Page - 72 -
  • User
  • Version
    • full version
    • text only version
  • Language
    • Deutsch - German
    • English

Page - 72 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Image of the Page - 72 -

Image of the Page - 72 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text of the Page - 72 -

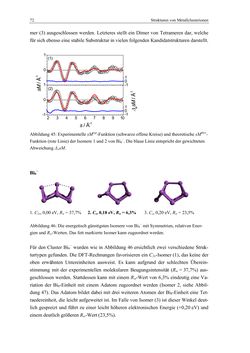

72 Strukturen von Metallclusterionen mer (3) ausgeschlossen werden. Letzteres stellt ein Dimer von Tetrameren dar, welche für sich ebenso eine stabile Substruktur in vielen folgenden Kandidatstrukturen darstellt. Abbildung 45: Experimentelle sMexp-Funktion (schwarze offene Kreise) und theoretische sMtheo- Funktion (rote Linie) der Isomere 1 und 2 von Bi8−. Die blaue Linie entspricht der gewichteten Abweichung ΔwsM. Bi9− 1. C2v, 0,00 eV, Rw = 37,7% 2. Cs, 0,18 eV, Rw = 6,3% 3. Cs, 0,20 eV, Rw = 23,5% Abbildung 46: Die energetisch günstigsten Isomere von Bi9− mit Symmetrien, relativen Ener- gien und Rw-Werten. Das fett markierte Isomer kann zugeordnet werden. Für den Cluster Bi9− wurden wie in Abbildung 46 ersichtlich zwei verschiedene Struk- turtypen gefunden. Die DFT-Rechnungen favorisieren ein C2v-Isomer (1), das keine der oben erwähnten Untereinheiten ausweist. Es kann aufgrund der schlechten Überein- stimmung mit der experimentellen molekularen Beugungsintensität (Rw = 37,7%) aus- geschlossen werden. Stattdessen kann mit einem Rw-Wert von 6,3% eindeutig eine Va- riation der Bi8-Einheit mit einem Adatom zugeordnet werden (Isomer 2, siehe Abbil- dung 47). Das Adatom bildet dabei mit drei weiteren Atomen der Bi8-Einheit eine Tet- raedereinheit, die leicht aufgeweitet ist. Im Falle von Isomer (3) ist dieser Winkel deut- lich gespreizt und führt zu einer leicht höheren elektronischen Energie (+0,20 eV) und einem deutlich größeren Rw-Wert (23,5%). 0 1 2 3 4 5 6 7 8 9 10 -1 0 1 (2) (1) s / Å-1 -1 0 1 -1 0 1
back to the  book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Title
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Author
Thomas Rapps
Publisher
KIT Scientific Publishing
Date
2012
Language
German
License
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Size
21.0 x 29.7 cm
Pages
390
Keywords
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Categories
Naturwissenschaften Chemie

Table of contents

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Library
Privacy
Imprint
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
