Page - 78 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Image of the Page - 78 -
Text of the Page - 78 -

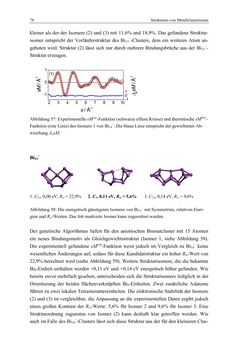

78 Strukturen von Metallclusterionen
kleiner als der der Isomere (2) und (3) mit 11,6% und 18,9%. Das gefundene Struktur-
isomer entspricht der Vorläuferstruktur des Bi13−-Clusters, dem ein weiteres Atom an-
geboten wird. Struktur (2) lässt sich nur durch mehrere Bindungsbrüche aus der Bi13−-
Struktur erzeugen.
Abbildung 57: Experimentelle sMexp-Funktion (schwarze offene Kreise) und theoretische sMtheo-
Funktion (rote Linie) des Isomers 1 von Bi14−. Die blaue Linie entspricht der gewichteten Ab-
weichung ΔwsM.
Bi15−
1. C2v, 0,00 eV, Rw = 22,9% 2. C1, 0,11 eV, Rw = 5,6% 3. C2v, 0,14 eV, Rw = 9,6%
Abbildung 58: Die energetisch günstigsten Isomere von Bi15− mit Symmetrien, relativen Ener-
gien und Rw-Werten. Das fett markierte Isomer kann zugeordnet werden.
Der genetische Algorithmus liefert für den anionischen Bismutcluster mit 15 Atomen
ein neues Bindungsmotiv als Gleichgewichtsstruktur (Isomer 1, siehe Abbildung 58).
Die experimentell gefundene sMexp-Funktion weist jedoch im Vergleich zu Bi14– keine
wesentlichen Änderungen auf, sodass für diese Kandidatstruktur ein hoher Rw-Wert von
22,9% berechnet wird (siehe Abbildung 59). Weitere Strukturisomere, die die bekannte
Bi8-Einheit enthalten werden +0,11 eV und +0,14 eV energetisch höher gefunden. Wie
bereits zuvor mehrfach gesehen, unterscheiden sich die Strukturisomere lediglich in der
Orientierung der beiden flächenverknüpften Bi8-Einheiten. Zwei zusätzliche Adatome
führen zu zwei lokalen Tetrameruntereinheiten. Die elektronische Stabilität der Isomere
(2) und (3) ist vergleichbar, die Anpassung an die experimentellen Daten ergibt jedoch
einen großen Kontrast der Rw-Werte: 5,6% für Isomer 2 und 9,6% für Isomer 3. Eine
Strukturordnung zugunsten von Isomer (2) kann deshalb klar getroffen werden. Wie
auch im Falle des Bi14−-Clusters lässt sich diese Struktur aus der für den kleineren Clus-
2 3 4 5 6 7 8 9 10
-1
0
1
(1)
s / Å-1 -1
0
1
back to the
book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Title
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Author
- Thomas Rapps
- Publisher
- KIT Scientific Publishing
- Date
- 2012
- Language
- German
- License
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Size
- 21.0 x 29.7 cm
- Pages
- 390
- Keywords
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Categories
- Naturwissenschaften Chemie
Table of contents
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
