Page - 100 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

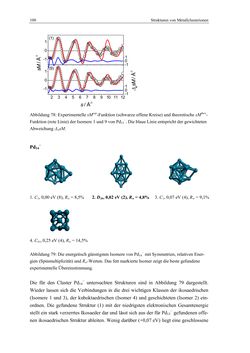

100 Strukturen von Metallclusterionen Abbildung 78: Experimentelle sMexp-Funktion (schwarze offene Kreise) und theoretische sMtheo- Funktion (rote Linie) der Isomere 1 und 9 von Pd13−. Die blaue Linie entspricht der gewichteten Abweichung ΔwsM. Pd14− 1. C1, 0,00 eV (8), Rw = 8,5% 2. D3h, 0,02 eV (2), Rw = 4,8% 3. C1, 0,07 eV (4), Rw = 9,1% 4. C4v, 0,25 eV (4), Rw = 14,5% Abbildung 79: Die energetisch günstigsten Isomere von Pd14− mit Symmetrien, relativen Ener- gien (Spinmultiplizität) und Rw-Werten. Das fett markierte Isomer zeigt die beste gefundene experimentelle Übereinstimmung. Die für den Cluster Pd14− untersuchten Strukturen sind in Abbildung 79 dargestellt. Wieder lassen sich die Verbindungen in die drei wichtigen Klassen der ikosaedrischen (Isomere 1 und 3), der kuboktaedrischen (Isomer 4) und geschichteten (Isomer 2) ein- ordnen. Die gefundene Struktur (1) mit der niedrigsten elektronischen Gesamtenergie stellt ein stark verzerrtes Ikosaeder dar und lässt sich aus der für Pd13− gefundenen offe- nen ikosaedrischen Struktur ableiten. Wenig darüber (+0,07 eV) liegt eine geschlossene -1 0 1 2 3 4 5 6 7 8 9 10 11 12 -1 0 1 (9) (1) s / Å-1 -1 0 1 -1 0 1
