Page - 164 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

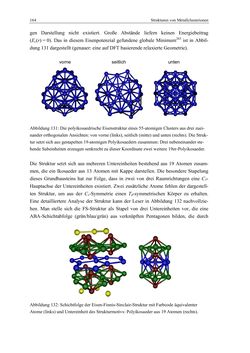

164 Strukturen von Metallclusterionen gen Darstellung nicht existiert. Große Abstände liefern keinen Energiebeitrag (Ec(r) = 0). Das in diesem Eisenpotenzial gefundene globale Minimum263 ist in Abbil- dung 131 dargestellt (genauer: eine auf DFT basierende relaxierte Geometrie). Abbildung 131: Die polyikosaedrische Eisenstruktur eines 55-atomigen Clusters aus drei zuei- nander orthogonalen Ansichten: von vorne (links), seitlich (mitte) und unten (rechts). Die Struk- tur setzt sich aus gestapelten 19-atomigen Polyikosaedern zusammen: Drei nebeneinander ste- hende Subeinheiten erzeugen senkrecht zu dieser Koordinate zwei weitere 19er-Polyikosaeder. Die Struktur setzt sich aus mehreren Untereinheiten bestehend aus 19 Atomen zusam- men, die ein Ikosaeder aus 13 Atomen mit Kappe darstellen. Die besondere Stapelung dieses Grundbausteins hat zur Folge, dass in zwei von drei Raumrichtungen eine C5- Hauptachse der Untereinheiten existiert. Zwei zusätzliche Atome fehlen der dargestell- ten Struktur, um aus der Cs-Symmetrie einen Td-symmetrischen Körper zu erhalten. Eine detailliertere Analyse der Struktur kann der Leser in Abbildung 132 nachvollzie- hen. Man stelle sich die FS-Struktur als Stapel von drei Untereinheiten vor, die eine ABA-Schichtabfolge (grün/blau/grün) aus verknüpften Pentagonen bilden, die durch Abbildung 132: Schichtfolge der Eisen-Finnis-Sinclair-Struktur mit Farbcode äquivalenter Atome (links) und Untereinheit des Strukturmotivs: Polyikosaeder aus 19 Atomen (rechts). vorne seitlich unten
