Page - 231 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Image of the Page - 231 -
Text of the Page - 231 -
Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster 231

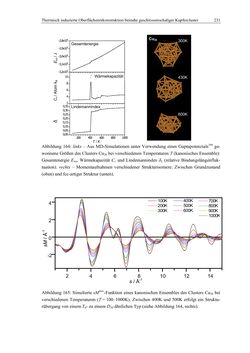

Abbildung 164: links – Aus MD-Simulationen unter Verwendung eines Guptapotenzials189 ge-
wonnene Größen des Clusters Cu26 bei verschiedenen Temperaturen T (kanonisches Ensemble):
Gesamtenergie Etot, Wärmekapazität Cv und Lindemannindex δL (relative Bindungslängenfluk-
tuation). rechts – Momentaufnahmen verschiedener Strukturisomere: Zwischen Grundzustand
(oben) und fcc-artiger Struktur (unten).
Abbildung 165: Simulierte sMtheo-Funktion eines kanonischen Ensembles des Clusters Cu26 bei
verschiedenen Temperaturen (T = 100–1000K). Zwischen 400K und 500K erfolgt ein Struktu-
rübergang von einem Td- zu einem D3h-ähnlichen Typ (siehe Abbildung 164, rechts).
-3,2x104
-3,1x104
-3,0x104
-2,9x104
-2,8x104
200 400 600 800 1000
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
2
4
6
8
10
T / K
Wärmekapazität
Lindemannindex
Gesamtenergie
600K
300K
430K
Cu26
100K
200K
300K 700K
800K
900K
1000K
400K
500K
600K
2 4 6 8 10 12 14
s / Å-1
4
2
-2
0
back to the
book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Title
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Author
- Thomas Rapps
- Publisher
- KIT Scientific Publishing
- Date
- 2012
- Language
- German
- License
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Size
- 21.0 x 29.7 cm
- Pages
- 390
- Keywords
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Categories
- Naturwissenschaften Chemie
Table of contents
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
