Web-Books
in the Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Page - 232 -
  • User
  • Version
    • full version
    • text only version
  • Language
    • Deutsch - German
    • English

Page - 232 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Image of the Page - 232 -

Image of the Page - 232 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text of the Page - 232 -

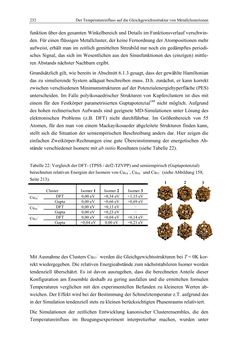

232 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 1 2 3 funktion über den gesamten Winkelbereich und Details im Funktionsverlauf verschwin- den. Für einen flüssigen Metallcluster, der keine Fernordnung der Atompositionen mehr aufweist, erhält man im zeitlich gemittelten Streubild nur noch ein gedämpftes periodi- sches Signal, das sich im Wesentlichen aus den Sinusfunktionen des (einzigen) mittle- ren Abstands nächster Nachbarn ergibt. Grundsätzlich gilt, wie bereits in Abschnitt 6.1.3 gesagt, dass der gewählte Hamiltonian das zu simulierende System adäquat beschreiben muss. D.h. zunächst, er kann korrekt zwischen verschiedenen Minimumstrukturen auf der Potenzialenergiehyperfläche (PES) unterscheiden. Im Falle polyikosaedrischer Strukturen von Kupferclustern ist dies mit einem für den Festkörper parametrisierten Guptapotenzial189 nicht möglich. Aufgrund des hohen rechnerischen Aufwands sind geeignete MD-Simulationen unter Lösung des elektronischen Problems (z.B. DFT) nicht durchführbar. Im Größenbereich von 55 Atomen, für den man von einem Mackayikosaeder abgeleitete Strukturen finden kann, stellt sich die Situation der semiempirischen Beschreibung anders dar. Hier zeigen die einfachen Zweikörper-Rechnungen eine gute Übereinstimmung der energetischen Ab- stände verschiedener Isomere mit ab initio Resultaten (siehe Tabelle 22). Tabelle 22: Vergleich der DFT- (TPSS / def2-TZVPP) und semiempirisch (Guptapotenzial) berechneten relativen Energien der Isomere von Cu54−, Cu56− und Cu57− (siehe Abbildung 158, Seite 213). Cluster Isomer 1 Isomer 2 Isomer 3 Cu54− DFT 0,00 eV +0,34 eV +1,15 eV Gupta 0,00 eV +0,66 eV +0,69 eV Cu56− DFT 0,00 eV +0,13 eV − Gupta 0,00 eV +0,23 eV − Cu57− DFT 0,00 eV +0,04 eV +0,14 eV Gupta +0,04 eV 0,00 eV +0,21 eV Mit Ausnahme des Clusters Cu57− werden die Gleichgewichtsstrukturen bei T = 0K kor- rekt wiedergegeben. Die relativen Energieabstände zum nächststabileren Isomer werden tendenziell überschätzt. Es ist davon auszugehen, dass die berechneten Anteile dieser Konfiguration am Ensemble deshalb zu gering ausfallen und die ermittelten formalen Temperaturen verglichen mit den experimentellen Befunden zu kleineren Werten ab- weichen. Der Effekt wird bei der Bestimmung der Schmelztemperatur z.T. aufgrund des in der Simulation tendenziell stets zu kleinen berücksichtigten Phasenraums relativiert. Die Simulationen der zeitlichen Entwicklung kanonischer Clusterensembles, die den Temperatureinfluss im Beugungsexperiment interpretierbar machen, wurden unter
back to the  book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Title
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Author
Thomas Rapps
Publisher
KIT Scientific Publishing
Date
2012
Language
German
License
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Size
21.0 x 29.7 cm
Pages
390
Keywords
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Categories
Naturwissenschaften Chemie

Table of contents

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Library
Privacy
Imprint
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
