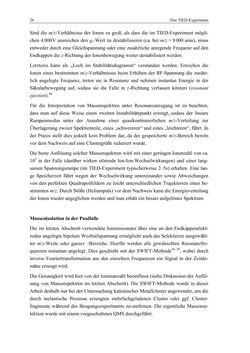

Image of the Page - 26 -

Image of the Page - 26 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text of the Page - 26 -

26 Das TIED-Experiment Sind die m/z-Verhältnisse der Ionen zu groß, als dass die im TIED-Experiment mögli- chen 4 000 V ausreichen den qz-Wert zu destabilisieren (ca. bei m/z > 8 000 amu), muss entweder durch eine Gleichspannung oder eine zusätzliche anregende Frequenz auf den Endkappen die z-Richtung der Ionenbewegung weiter destabilisiert werden. Letzteres kann als „Loch im Stabilitätsdiagramm“ verstanden werden: Erreichen die Ionen eines bestimmten m/z-Verhältnisses beim Erhöhen der RF-Spannung die zusätz- lich angelegte Frequenz, treten sie in Resonanz und nehmen instantan Energie in der Säkularbewegung auf, sodass sie die Falle in z-Richtung verlassen können (resonant ejection).44 Für die Interpretation von Massenspektren unter Resonanzanregung ist zu beachten, dass man auf diese Weise einen zweiten Instabilitätspunkt erzeugt, sodass der lineare Rampenmodus unter der Annahme einer quasikontinuierlichen m/z-Verteilung zur Überlagerung zweier Spektrenteile, eines „schwereren“ und eines „leichteren“, führt. In der Praxis stellt dies jedoch kein Problem dar, da der gespeicherte m/z-Bereich bereits vor dem Nachweis auf eine Clustergröße reduziert wurde. Die beste Auflösung solcher Massenspektren wird mit einer geringen Ionenzahl von ca. 103 in der Falle (darüber wirken störende Ion-Ion-Wechselwirkungen) und einer lang- samen Spannungsrampe (im TIED-Experiment typischerweise 2–5s) erhalten. Eine lan- ge Speicherzeit führt wegen der Wechselwirkung untereinander sowie Abweichungen von den perfekten Quadrupolfeldern zu leicht unterschiedlichen Trajektorien eines be- stimmten m/z. Durch Stöße (Heliumpuls) vor dem Nachweis kann die Energieverteilung der Ionen wieder angeglichen werden und man erhält ein besser aufgelöstes Spektrum. Massenisolation in der Paulfalle Die im letzten Abschnitt verwendete Ionenresonanz über eine an den Endkappenelekt- roden angelegte bipolare Wechselspannung ermöglicht auch das Selektieren ausgewähl- ter m/z-Werte oder ganzer –Bereiche. Hierfür werden alle gewünschten Resonanzfre- quenzen instantan angelegt. Dies geschieht mit der SWIFT-Methode36–38, wobei durch inverse Fouriertransformation aus den einzelnen Frequenzen ein Signal in der Zeitdo- mäne erzeugt wird. Die Genauigkeit wird hier von der Ionenanzahl beeinflusst (siehe Diskussion der Auflö- sung von Massenspektren im letzten Abschnitt). Die SWIFT-Methode wurde in dieser Arbeit deshalb nur bei der Untersuchung kationischer Metallcluster angewendet, um die durch inelastische Prozesse erzeugten mehrfachgeladenen Cluster oder ggf. Cluster- fragmente während des Beugungsexperiments zu entfernen. Die eigentliche Massense- lektion wurde mit einem vorgeschalteten QMS durchgeführt.
back to the  book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Title
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Author
Thomas Rapps
Publisher
KIT Scientific Publishing
Date
2012
Language
German
License
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Size
21.0 x 29.7 cm
Pages
390
Keywords
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Categories
Naturwissenschaften Chemie

Table of contents

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
