Web-Books
in the Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Page - 124 -
  • User
  • Version
    • full version
    • text only version
  • Language
    • Deutsch - German
    • English

Page - 124 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Image of the Page - 124 -

Image of the Page - 124 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text of the Page - 124 -

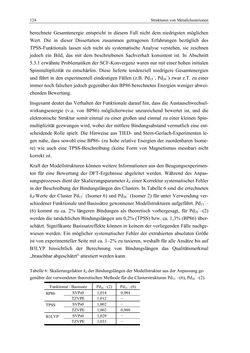

124 Strukturen von Metallclusterionen berechnete Gesamtenergie entspricht in diesem Fall nicht dem niedrigsten möglichen Wert. Die in dieser Dissertation zusammen getragenen Erfahrungen bezüglich des TPSS-Funktionals lassen sich nicht als systematische Analyse verstehen, sie zeichnen jedoch ein Bild, das mit dem beschriebenen Sachverhalt konsistent ist. In Abschnitt 5.3.1 erwähnte Problematiken der SCF-Konvergenz waren nur mit einer hohen initialen Spinmultiplizität zu entschärfen. Diese lieferte tendenziell niedrigere Gesamtenergien und führt in den experimentell eindeutigen Fällen (z.B. Pd15–, Pd26–) zwar z.T. zu einer immer noch falschen jedoch gegenüber den BP86 berechneten Energien weniger abwei- chenden Bewertung. Insgesamt deutet das Verhalten der Funktionale darauf hin, dass die Austauschwechsel- wirkungsenergie (v.a. von BP86) möglicherweise unzureichend bewertet ist, und die elektronische Struktur somit einmal zu einer großen und einmal zu einer kleinen Spin- multiplizität gezwungen wird, wobei der mittlere Bindungsabstand vermutlich eine ent- scheidende Rolle spielt. Die Hinweise aus TIED- und Stern-Gerlach-Experimenten le- gen nahe, dass sowohl eine BP86- (zu hohe relative Energien der zuordenbaren Isome- re) wie auch eine TPSS-Beschreibung (keine Form von Magnetismus messbar) nicht korrekt ist. Kraft der Modellstrukturen können weitere Informationen aus den Beugungsexperimen- ten für eine Bewertung der DFT-Ergebnisse abgeleitet werden. Während des Anpas- sungsprozesses dient der Skalierungsparameter kd einer Korrektur systematischer Fehler in der Beschreibung der Bindungslängen des Clusters. In Tabelle 6 sind die errechneten kd-Werte der Cluster Pd13− (Isomer 6) und Pd26− (Isomer 2) für unter Verwendung ver- schiedener Funktionale und Basissätze gewonnener Modellstrukturen aufgeführt. Pd13−– (6) kommt zu ca. 2% längeren Bindungen als theoretisch vorhergesagt, für Pd26−–(2) werden die tatsächlichen Bindungslängen um 0,2% (TPSS) bzw. ca. 1,3% (BP86) über- schätzt. Signifikante Basissatzeffekte können in keinem der vorliegenden Fälle nachge- wiesen werden. Ein möglicher systematischer Fehler der extrahierten absoluten Größe ist von experimenteller Seite mit ca. 1–2% zu taxieren, weshalb für alle Ansätze bis auf B3LYP hinsichtlich der Berechnung von Bindungslängen das Qualitätsmerkmal „brauchbar abgeschätzt“ attestiert werden kann. Tabelle 6: Skalierungsfaktor kd der Bindungslängen der Modellstruktur aus der Anpassung ge- genüber der verwendeten theoretischen Methode für die Clusterstrukturen Pd13−–(6), Pd26−–(2). Funktional / Basissatz Pd26−–(2) Pd13−–(6) BP86 SVPs0 1,014 0,984 TZVPE 1,012 − TPSS SVPs0 1,002 − TZVPE 1,002 0,980 B3LYP SVPs0 1,029 − TZVPE 1,033 −
back to the  book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Title
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Author
Thomas Rapps
Publisher
KIT Scientific Publishing
Date
2012
Language
German
License
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Size
21.0 x 29.7 cm
Pages
390
Keywords
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Categories
Naturwissenschaften Chemie

Table of contents

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Library
Privacy
Imprint
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
