Page - 255 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Image of the Page - 255 -

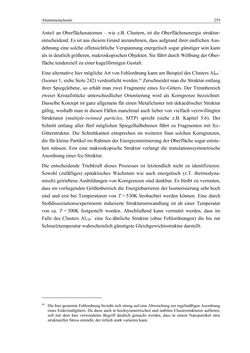

Text of the Page - 255 -
Aluminiumcluster 255
Anteil an Oberflächenatomen – wie z.B. Clustern, ist die Oberflächenenergie struktur-
entscheidend. Es ist aus diesem Grund anzunehmen, dass aufgrund ihrer endlichen Aus-
dehnung eine solche offensichtliche Verspannung energetisch sogar günstiger sein kann
als in deutlich größeren, makroskopischen Objekten. Sie führt durch Wölbung der Ober-
fläche tendenziell zu einer kugelförmigen Gestalt.
Eine alternative hier mögliche Art von Fehlordnung kann am Beispiel des Clusters Al69−
(Isomer 1, siehe Seite 242) verdeutlicht werden.xii Zerschneidet man die Struktur entlang
ihrer Spiegelebene, so erhält man zwei Fragmente eines fcc-Gitters. Der Trennbereich
zweier Kristallstücke unterschiedlicher Orientierung wird als Korngrenze bezeichnet.
Dasselbe Konzept ist ganz allgemein für einen Metallcluster mit dekaedrischer Struktur
gültig, weshalb man in diesen Fällen manchmal auch lieber von vielfach verzwillingten
Strukturen (multiple-twinned particles, MTP) spricht (siehe z.B. Kapitel 5.6). Der
Schnitt entlang aller fünf möglichen Spiegelhalbebenen führt zu Fragmenten mit fcc-
Gitterstruktur. Die Schnittkanten entsprechen im weiteren Sinn solchen Korngrenzen,
die für kleine Partikel im Rahmen der Energieminimierung der Oberfläche sogar entste-
hen müssen. Erst eine makroskopische Struktur verlangt die translationssymmetrische
Anordnung einer fcc-Struktur.
Die entscheidende Triebkraft dieses Prozesses ist letztendlich nicht zu identifizieren:
Sowohl (zufälliges) epitaktisches Wachstum wie auch energetisch (z.T. thermodyna-
misch) getriebene Ausbildungen von Korngrenzen sind denkbar. Es bleibt zu vermuten,
dass im vorliegenden Größenbereich die Energiebarrieren der Isomerisierung sehr hoch
sind und erst bei Temperaturen von T = 530K beobachtet werden können. Eine durch
Stoßdissoziationsexperimente induzierte Strukturumwandlung ist ab einer Temperatur
von ca. T = 300K festgestellt worden. Abschließend kann vermutet werden, dass im
Falle des Clusters Al128− eine fcc-ähnliche Struktur (ohne Fehlordnungen) die bis zur
Schmelztemperatur wahrscheinlich günstigste Gleichgewichtsstruktur darstellt.
xii Die hier gemeinte Fehlordnung bezieht sich streng auf eine Abweichung zur regelmäßigen Anordnung
eines Einkristallgitters. Da diese auch in hochsymmetrischen und stabilen Clusterstrukturen auftreten,
soll mit dem hier verwendeten Begriff deutlich gemacht werden, dass in einem Nanopartikel stets
struktureller Stress entsteht, der örtlich stark variieren kann.
back to the
book Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Title
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Author
- Thomas Rapps
- Publisher
- KIT Scientific Publishing
- Date
- 2012
- Language
- German
- License
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Size
- 21.0 x 29.7 cm
- Pages
- 390
- Keywords
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Categories
- Naturwissenschaften Chemie
Table of contents
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
