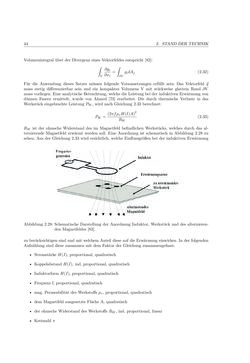

Image of the Page - 44 -
Text of the Page - 44 -
44 2. STANDDERTECHNIK
Volumenintegral über derDivergenz einesVektorfeldes entspricht
[82]:∫
V ∂gi
∂xi = ∫
∂V gidAj (2.32)
Für die Anwendung dieses Satzes müssen folgende Voraussetzungen erfüllt sein: Das Vektorfeld ~g
muss stetig differenzierbar sein und ein kompaktes Volumens V mit stückweise glattem Rand ∂V
mussvorliegen.Eine analytischeBetrachtung,welchedieLeistungbei der induktivenErwärmungvon
dünnen Fasern ermittelt, wurde von Ahmed [73] erarbeitet. Die durch thermische Verluste in das
Werkstück eingebrachte LeistungPW, wird nachGleichung 2.33 berechnet:
PW = (2pifµrH(I)A)2
RW (2.33)
RW ist der ohmscheWiderstand des imMagnetfeld befindlichenWerkstücks, welches durch das al-
ternierendeMagnetfeld erwärmt werden soll. Eine Anordnung ist schematisch in Abbildung 2.28 zu
sehen.Aus derGleichung 2.33wird ersichtlich, welcheEinflussgrößen bei der induktivenErwärmung
Abbildung 2.28: SchematischeDarstellung der Anordnung Induktor,Werkstück und des alternieren-
denMagnetfeldes [83].
zu berücksichtigen sindundmitwelchemAnteil diese auf dieErwärmung einwirken. In der folgenden
Aufzählung sind diese zusammenmit demFaktor derGleichung zusammengefasst.
• StromstärkeH(I), proportional, quadratisch
• KoppelabstandH(I), ind. proportional, quadratisch
• InduktorformH(I), proportional, quadratisch
• Frequenz f, proportional, quadratisch
• mag.Permeabilität desWerkstoffsµr, proportional, quadratisch
• demMagnetfeld ausgesetzte FlächeA, quadratisch
• der ohmscheWiderstand desWerkstoffsRW, ind. proportional, linear
• Kreiszahlpi
