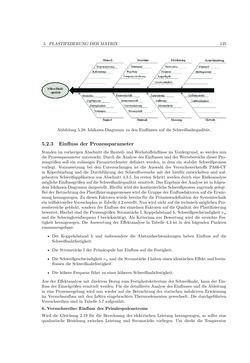

Image of the Page - 125 -

Image of the Page - 125 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

Text of the Page - 125 -

5. PLASTIFIZIERUNGDERMATRIX 125 Abbildung 5.28: Ishikawa-DiagrammzudenEinflüssen auf die Schweißnahtqualität. 5.2.3 Einfluss derProzessparameter Standen imvorherigenAbschnitt dieBauteil- undWerkstoffeinflüsse imVordergrund, sowerdennun dieProzessparameter untersucht.DurchdieAnalysedesEinflusses undderWertebereichedieserPro- zessgrößen soll ein zulässiges Parameterfenster definiert werden, in dem ein stabiler Schweißprozess vorliegt. Voraussetzung bei den Untersuchungen ist die Auswahl des Versuchswerkstoffs PA66-CF in Köperbindung und die Durchführung der Schweißversuche mit der hierfür entwickelten und auf- gebauten Schweißapplikation ausAbschnitt 4.3.5. Im ersten Schritt werden durch eineRisikoanalyse möglicheEinflussgrößenaufdieSchweißnahtqualität ermittelt.DasErgebnisderAnalyse ist in folgen- demIshikawa-Diagrammdargestellt.HierfürwirdderkontinuierlicheSchweißprozess zugrundegelegt. BeiderBetrachtungdesPlastifizierungsprozesseswirddieGruppederEinflussfaktorenaufdieErwär- mungherangezogen. ZudiesenFaktorenwurde bereits für diePrämissendefinition der Systemtechnik ein teilfaktorellerVersuchsplan inTabelle 4.2 erstellt.Nunwirdnichtaufdie technischmöglichenPro- zessbereiche geblickt, sondernderEinfluss der einzelnenFaktoren auf dieQualität derPlastifizierung bewertet.Hierbei sinddieProzessgrößenStromstärke I,Koppelabstandh, Schweißgeschwindigkeit vw und die Schwingkreisfrequenz f berücksichtigt. Als Kriterium zur Bewertung wird die erreichte Fes- tigkeit herangezogen. Die Auswertung der Effektanalyse in Tabelle 4.3 ist in den folgenden Punkten zusammengefasst: • Der Koppelabstand h und insbesondere die Abstandsschwankungen haben Einfluss auf die Schweißnahtfestigkeit. • Die Stromstärke I der Primärspule hatEinfluss auf die Festigkeit. • DieSchweißgeschwindigkeit vw unddieStromstärke I haben einen identischenEffektundbeein- flussen die Schweißnahtfestigkeit. • Die höhere Frequenz führt zu einer höheren Schweißnahtfestigkeit. Aus der Effektanalysemit direktemBezug zumFestigkeitskriteriumder Schweißnaht, kann der Ein- fluss derEinzelgrößen ermitteltwerden. Für die detaillierteAnalyse desEinflusses unddieAbleitung in eine Prozessregelung wird nun wieder auf die Betrachtung der statischen induktiven Erwärmung imVersuchsaufbaumit den InSitu eingebrachten Thermoelementen gewechselt. Die durchgeführten Versuchsreihen sind inTabelle 5.7 aufgezählt. 6.Versuchsreihe: Einfluss desPrimärspulenstroms Wird die Gleichung 2.19 für die Berechnung der elektrischen Leistung herangezogen, so sollte eine quadratische Beziehung zwischen Leistung und Stromstärke vorliegen. Um direkt die Temperatur
