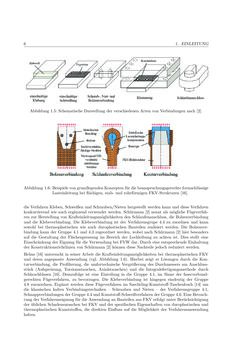

Image of the Page - 6 -
Text of the Page - 6 -
6 1. EINLEITUNG
Abbildung 1.5: SchematischeDarstellung der verschiedenenArten vonVerbindungen nach [2].
Abbildung 1.6: BeispielevongrundlegendenKonzeptenfürdiebeanspruchungsgerechte formschlüssige
Lasteinleitung bei flächigen, stab- und rohrförmigenFKV-Strukturen [16].
dieVerfahrenKleben, SchweißenundSchrauben/NietenhergestelltwerdenkannunddieseVerfahren
konkurrierendwie auch ergänzend verwendetwerden. Schürmann [2] nennt alsmögliche Fügeverfah-
ren zurHerstellung vonKrafteinleitungsmöglichkeiten den Schlaufenanschluss, dieBolzenverbindung
und die Klebeverbindung. Die Klebeverbindung ist der Verfahrensgrupe 4.4 zu zuordnen und kann
sowohl bei thermoplastischen wie auch duroplastischen Bauteilen realisiert werden. Die Bolzenver-
bindung kann derGruppe 4.1 und 4.3 zugeordnet werden, wobei nach Schürmann [2] hier besonders
auf die Gestaltung der Flächenpressung im Bereich der Lochleibung zu achten ist. Dies stellt eine
Einschränkung derEignung für dieVerwendung bei FVWdar.Durch eine entsprechendeEinhaltung
derKonstruktionsrichtlinien von Schürmann [2] können dieseNachteile jedoch reduziertwerden.
Helms [16] untersucht in seinerArbeit dieKrafteinleitungsmöglichkeiten bei thermoplastischenFKV
und deren angepasste Anwendung (vgl. Abbildung 1.6). Hierbei zeigt er Lösungen durch die Kon-
turverbindung, die Profilierung, die umfortechnische Vergrößerung des Durchmessers amAnschluss-
stück (Aufspreizung, Torsionsstauchen, Axialstauschen) und die Integralefertigungsmethode durch
Schlauchblasen [16]. Demzufolge ist eine Einteilung in die Gruppe 4.1, im Sinne der faserverbund-
gerechten Fügeverfahren, zu bevorzugen. Die Klebeverbindung ist hingegen eindeutig der Gruppe
4.8 zuzuordnen. Ergänzt werden diese Fügeverfahren im Saechtling-Kunststoff-Taschenbuch [14] um
die klassischen kalten Verbindungstechniken – Schrauben und Nieten – der Verfahrensgruppe 4.1,
SchnappverbindungenderGruppe4.4undKunststoff-SchweißverfahrenderGruppe4.6.EineBetrach-
tungderVerfahrenseignung für dieAnwendunganBauteilen ausFKVerfolgt unterBerücksichtigung
der üblichen Schadensursachen bei FKVundder spezifischenEigenschaften von duroplastischen und
thermoplastischen Kunststoffen, die direkten Einfluss auf dieMöglichkeit der Verfahrensanwendung
haben.
