Page - 17 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

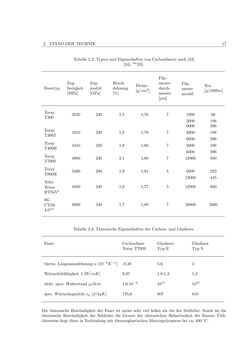

2. STANDDERTECHNIK 17 Tabelle 2.2: Typen undEigenschaften vonCarbonfasern nach [33] [34], **[35]. Fasertyp Zug- festigkeit [MPa] Zug- modul [GPa] Bruch- dehnung [%] Dichte [g/cm3] Fila- mente- durch- messer [µm] Fila- mente- anzahl Tex [g/1000m] Toray T300 3530 230 1,5 1,76 7 1000 66 3000 198 6000 396 Toray T300J 4210 230 1,8 1,78 7 3000 198 6000 396 Toray T400H 4410 250 1,8 1,80 7 3000 198 6000 396 Toray T700S 4900 230 2,1 1,80 7 12000 800 Toray T800H 5490 294 1,9 1,81 5 6000 223 12000 445 Toho Tenax HTS45* 4500 240 1,9 1,77 5 12000 800 SG CT50- 4.0** 4000 240 1,7 1,80 7 50000 3300 Tabelle 2.3: ThermischeEigenschaften derCarbon- undGlasfaser. Faser Carbonfaser Glasfaser Glasfaser TorayT700S TypE TypS therm. Längenausdehnungα [10−6K−1] -0,38 5-6 4 Wärmeleitfähigkeitλ [W/mK] 9,37 1,0-1,3 1,3 elekt. spez.Widerstand ρeΩcm 1,6·10−3 1015 1015 spez.Wärmekapazität cp [J/kgK] 735,6 807 810 Die thermische Beständigkeit der Faser ist meist sehr viel höher als die der Schlichte. Somit ist die thermische Beständigkeit der Schlichte die Grenze der thermischen Belastbarkeit der Fasern. Übli- cherweise liegt diese inVerbindungmit thermoplastischenMatrixpolymeren bei ca. 400°C.
