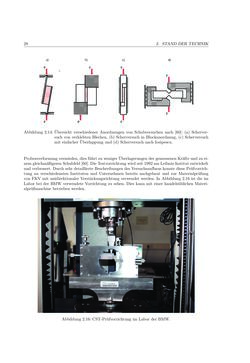

28 2. STANDDERTECHNIK
Abbildung 2.14:Übersicht verschiedener Anordnungen von Schubversuchen nach [60]: (a) Scherver-
such von verklebtenBlechen, (b) Scherversuch inBlockanordnung, (c) Scherversuch
mit einfacherÜberlappung und (d) Scherversuch nach Iosipescu.
Probenverformungvermieden,dies führt zuwenigerÜberlagerungendergemessenenKräfteundzuei-
nemgleichmäßigerenSchubfeld [60].DieTestvorrichtungwird seit 1992amLeibniz-Institut entwickelt
undverbessert.Durch sehrdetaillierteBeschreibungendesVersuchsaufbauskonntediesePrüfvorrich-
tung an verschiedensten Instituten und Unternehmen bereits nachgebaut und zur Materialprüfung
vonFKVmit unidirektionalerVerstärkungsrichtung verwendetwerden. InAbbildung 2.16 ist die im
Labor bei der BMWverwendeteVorrichtung zu sehen. Dies kannmit einer handelsüblichenMateri-
alprüfmaschine betriebenwerden.
Abbildung 2.16: CST-Prüfvorrichtung imLabor derBMW.
Induktionsfügen von thermoplastischen Faserverbundwerkstoffen
