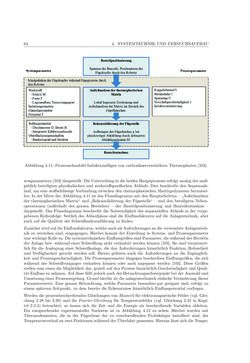

Image of the Page - 64 -
Text of the Page - 64 -
64 4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU
Abbildung 4.11: Prozessschaubild Induktionsfügen von carbonfaserverstärktenThermoplasten [104].
zessparametern [103]dargestellt.DieUnterteilung indiebeidenHauptprozesseerfolgtanalogdermaß-
geblich beteiligten physikalischen undwerkstoffspezifischenAbläufe. Dies beschreibt den Sequenzab-
lauf, umeine stoffschlüssigeVerbindung zwischen den thermoplastischenMatrixpolymeren herzustel-
len. In derMitte derAbbildung 4.11 ist dasFlussdiagrammmit denHauptschritten – „Aufschmelzen
der thermoplastischenMatrix“ und „Rekonsolidierung der Fügestelle“ – und den beteiligten Neben-
operationen (außerhalb des grauen Bereiches) – der Bauteilpositionierung und Bauteilentnahme –
dargestellt. Das Flussdiagrammbeschreibt dieNotwendigkeit des sequentiellenAblaufs in der vorge-
gebenenReihenfolge. Seitlich desAblaufplans sind die Einflussfaktoren auf dieAnlagentechnik, aber
auch auf dieQualität der Schweißnahtausführung zu finden.
ZunächstwirdaufdieEinflussfaktoren,welcheauchalsAnforderungenandieverwendeteAnlagentech-
nik zu verstehen sind, eingegangen. Hierbei kommt der Einteilung in System- undProzessparameter
einewichtigeRollezu.DiesystemtechnischenEinflussgrößensindParameter,diewährenddesBetriebs
derAnlagebzw.während einer Schweißungnicht verändertwerdenkönnen [103]. Sie sindverantwort-
lich für dieAuslegung einer Schweißanlage, die denAnforderungen hinsichtlichFunktion,Robustheit
und Verfügbarkeit gerecht werden soll. Hierzu gehören auch die Anforderungen an die Zugänglich-
keit undProzessgeschwindigkeit.DieProzessparameter hingegen beschreibenEinflussgrößen, die sich
während des Schweißvorganges verändern können oder auch angepasst werden [103]. Diese Größen
stellen zumeinendieMöglichkeit dar, gezielt auf denProzess hinsichtlichGeschwindigkeit undQuali-
tätEinfluss zunehmen.Aufdiese fällt jedochauchderBetrachtungsschwerpunktbeiderAuswahlund
Umsetzung einerProzessregelung.Grundhierfür ist die anlagentechnisch einfacheVeränderungdieser
Parameterwerte. Eine genaueBetrachtung, welche Parameter besonders gut geeignet sind, erfolgt zu
einem späteren Zeitpunkt, zu dembereits die Erkenntnisse hinsichtlichEinflusspotential vorliegen.
WerdendieprozessbeschreibendenGleichungenvonMaxwell für elektromagnetischeFelder (vgl.Glei-
chung 2.28 bis 2.30) und die Fourier-Gleichung für Temperaturfelder (vgl. Gleichung 2.31 in Kapi-
tel 2.2.4) betrachtet, so lassen sich die Zeit und die Energie als beschreibende Variablen ableiten.
Ein entsprechender experimenteller Nachweis ist in Abbildung 4.12 zu sehen. Hierbei wurden mit
Thermoelementen, die in der Fügeebene der zu verschweißenden Probekörper installiert sind, der
Temperaturverlauf anzweiPositionenwährendderÜberfahrt gemessen.Hieraus lässt sichdieTempe-
