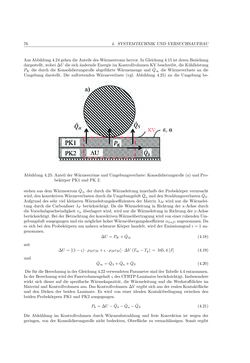

76 4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU
AusAbbildung4.24gehendieAnteiledesWärmestromshervor. InGleichung4.15 istderenBeziehung
dargestellt,wobei∆U die sichänderndeEnergie imKontrollvolumenKVbeschreibt, dieKühlleistung
PK die durch die Konsolidierungsrolle abgeführteWärmemenge und Q˙∞ dieWärmeverluste an die
Umgebung darstellt. Die auftretendenWärmeverluste (vgl. Abbildung 4.25) an die Umgebung be-
Abbildung 4.25:Anteil derWärmeströmeundUmgebungsverluste:Konsolidierungsrolle (a) undPro-
bekörperPK1undPK2.
stehen aus demWärmestrom Q˙λ, der durch dieWärmeleitung innerhalb der Probekörper verursacht
wird,denkonvektivenWärmeverlustendurchdieUmgebungsluft Q˙αunddenStrahlungsverlusten Q˙S.
Aufgrund des sehr viel kleinerenWärmeleitungskoeffizienten derMatrix λM wird nur dieWärmelei-
tung durch die Carbonfaser λF berücksichtigt. Da dieWärmeleitung inRichtung der x-Achse durch
dieVorschubgeschwindigkeit vw überlagertwird,wird nur dieWärmeleitung inRichtungder y-Achse
berücksichtigt.BeiderBetrachtungderkonvektivenWärmeübertragungwirdvoneiner ruhendenUm-
gebungsluftausgegangenundeinmöglichsthoherWärmeübergangskoeffizientαLuft angenommen.Da
es sich bei denProbekörpern umnahezu schwarzeKörper handelt, wird der Emissionsgrad = 1 an-
genommen.
∆U=PK+Q˙∞ (4.18)
mit
∆U= [(1− ς) ·ρMcM+ ς ·ρMcM] ·∆V (Tm−Tg) = 345,4[J] (4.19)
und
Q˙∞= Q˙λ+Q˙α+Q˙S (4.20)
Die fürdieBerechnung inderGleichung4.22verwendetenParameter sindderTabelle4.4entnommen.
InderBerechnungwirdderFaservolumengehalt ς desCFRTP-Laminatesberücksichtigt. Insbesondere
wirkt sich dieser auf die spezifischeWärmekapazität, dieWärmeleitung und dieWerkstoffdichte im
Material undKontrollvolumenaus.DasKontrollvolumen∆V ergibt sichausder realenKontaktfläche
und den Dicken der beiden Laminate. Es wird von einer idealen Kontaktbedingung zwischen den
beidenProbekörpernPK1undPK2 ausgegangen.
Pk= ∆U−Q˙λ−Q˙α−Q˙S (4.21)
Die Abkühlung im Kontrollvolumen durchWärmeabstrahlung und freie Konvektion ist wegen der
geringen, von der Konsolidierungsrolle nicht bedeckten, Oberfläche zu vernachlässigen. Somit ergibt
