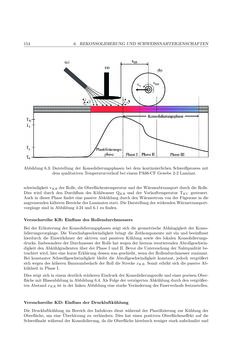

154 6. REKONSOLIDIERUNGUNDSCHWEIßNAHTEIGENSCHAFTEN Abbildung 6.3:Darstellung der Konsolidierungsphasen bei dem kontinuierlichen Schweißprozess mit demqualitativenTemperaturverlauf bei einemPA66-CFGewebe 2-2 Laminat. schwindigkeit vKR derRolle, dieOberflächentemperatur undderWärmeabtransport durchdieRolle. Dies wird durch den Durchfluss des Kühlwasser QKR und der Vorlauftemperatur TKV gesteuert. Auch in dieser Phase findet eine passiveAbkühlung durch denWärmestromvonder Fügezone in die angrenzendenkälterenBereichedesLaminates statt.DieDarstellungderwirkendenWärmetransport- vorgänge sind inAbbildung 4.24 und 6.1 zu finden. VersuchsreiheKR:Einfluss desRollendurchmessers Bei der Erläuterung derKonsolidierungsphasen zeigt sich die geometrischeAbhängigkeit derKonso- lidierungsvorgänge. Die Vorschubgeschwindigkeit bringt die Zeitkomponentemit ein und beeinflusst hierdurch die Einwirkdauer der aktiven und passiven Kühlung sowie des lokalen Konsolidierungs- drucks. Insbesondere derDurchmesser derRolle hatwegender hieraus resutierendenAbrollgeschwin- digkeit denAbkühlgradienten über derPhase I und II. Bevor dieUntersuchung derNahtqualität be- trachtetwird, hier eine kurzeErklärungdessenwas geschieht,wennderRollendurchmesser zunimmt. Bei konstanter Schweißgeschwindigkeit bleibt die Abrollgeschwindigkeit konstant, jedoch vergrößert sichwegen des höherenBauraumbedarfs derRoll die StreckexKR. Somit erhöht sich die passiveAb- kühlzeit inPhase I. Dies zeigt sich in einemdeutlich stärkerenEindruckderKonsolidierungsrolle undeinerporösenOber- flächemitBlasenbildung inAbbildung6.4.AlsFolgederverzögertenAbkühlungdurchdenvergrößer- tenAbstandxKR ist in der linkenAbbildung eine starkeVeränderungdesFaserverlaufs festzustellen. VersuchsreiheKD:Einfluss derDruckluftkühlung Die Druckluftkühlung im Bereich des Induktors dient während der Plastifizierung zur Kühlung der Oberfläche, um eine Überhitzung zu verhindern. Dies hat einen positiven Oberflächeneffekt auf die SchweißnahtwährendderKonsolidierung, da dieOberfläche hierdurchweniger stark aufschmilzt und
