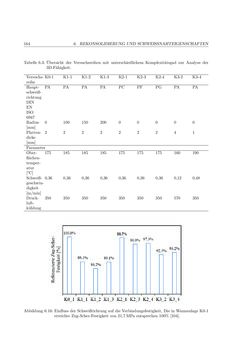

Image of the Page - 164 -
Text of the Page - 164 -
164 6. REKONSOLIDIERUNGUNDSCHWEIßNAHTEIGENSCHAFTEN
Tabelle 6.3: Übersicht der Versuchsreihen mit unterschiedlichem Komplexitätsgad zur Analyse der
3D-Fähigkeit.
Versuchs-
reihe K0-1 K1-1 K1-2 K1-3 K2-1 K2-3 K2-4 K3-2 K3-4
Haupt-
schweiß-
richtung
DIN
EN
ISO
6947 PA PA PA PA PC PF PG PA PA
Radius
[mm] 0 100 150 200 0 0 0 0 0
Platten-
dicke
[mm] 2 2 2 2 2 2 2 4 1
Parameter
Ober-
flächen-
temper-
atur
[°C] 175 185 185 185 175 175 175 160 190
Schweiß-
geschwin-
digkeit
[m/min] 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,12 0,48
Druck-
luft-
kühlung 350 350 350 350 350 350 350 570 350
Abbildung 6.16: Einfluss der Schweißrichtung auf dieVerbindungsfestigkeit, Die inWannenlageK0-1
erreichte Zug-Scher-Festigkeit von 21,7MPa entsprechen 100% [104].
