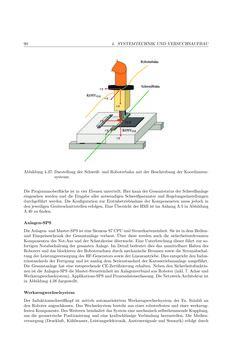

Image of the Page - 90 -
Text of the Page - 90 -
90 4. SYSTEMTECHNIKUNDVERSUCHSAUFBAU
Abbildung 4.37:Darstellung der Schweiß- undRoboterbahnmit der Beschreibung der Koordinaten-
systeme.
DieProgrammoberfläche ist in vierEbenenunterteilt.Hier kannderGesamtstatusderSchweißanlage
eingesehen werden und die Eingabe aller notwendigen Schweißparamter undRegelungseinstellungen
durchgeführt werden. Die Konfiguration zur Erstinbetriebnahme der Komponenetenmuss jedoch in
den jeweiligenGeräteschnittstellen erfolgen.EineÜbersichtderHMI ist imAnhangA.5 inAbbildung
A.40 zu finden.
Anlagen-SPS
DieAnlagen-undMaster-SPSisteineSiemensS7CPUundSteuerkarteneinheit.Sie ist indemBedien-
und Einspeiseschrank der Gesamtanlage verbaut. Über diese werden auch die sicherheitsrelevanten
Komponenten desNot-Aus und der Schutzkreise überwacht. EineUnterbrechung dieser führt zur so-
fortigenNotabschaltung der gesamtenAnlage. ImDetail bedeutet dies das unmittelbare Halten des
Roboters unddas blockierenderRoboterachsendurchmechanischeBremsen sowie die Stromabschal-
tungderLeistungsversorgungdesHF-Generators sowiederLinearantriebe.Dies entsprichtden Indus-
triestandards der Fertigung und ist analog dem Serienstandard der Karosseriebauanlage ausgeführt.
Die Gesamtanlage hat eine entsprechende CE-Zertifizierung erhalten. Neben den Sicherheitsfunktio-
nen istdieAnlagen-SPSdieMaster-Steuereinheit imAnlagenverbundausRoboter (inkl. 7.Achseund
Werkzeugwechselsystem),Applikations-SPSundProzessdatenerfassung.DieNetzwerk-Architektur ist
inAbbildung 4.38 dargestellt.
Werkzeugwechselsystem
Der Induktionsschweißkopf ist mittels automatisiertemWerkzeugwechselsystem der Fa. Stäubli an
denRoboter angeschlossen. DasWechselsystem besteht aus einer roboterfesten und einer werkzeug-
festenKomponente.DesWeiterenbeinhaltetdasSystemeinemechanisch selbsthemmendeKupplung,
um die geometrische Positionierung und eine kraftschlüssige Verbindung herzustellen. Die Medien-
versorgung (Druckluft,Kühlwasser, Leistungselektronik,Ansteuersignale und Sensorik) erfolgt durch
