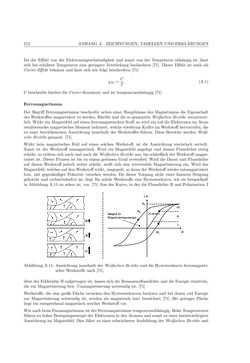

Image of the Page - 212 -
Text of the Page - 212 -
212 ANHANGA. ZEICHNUNGEN,TABELLENUNDERKLÄRUNGEN
Da der Effekt von der Elektronengeschwindigkeit und somit von der Temperatur abhängig ist, lässt
sich bei erhöhter Temperatur eine geringere Verstärkung beobachten [71]. Dieser Effekt ist auch als
Curier-Effekt bekannt und lässt sichwie folgt beschreiben [71]:
χM= C
T (A.1)
Cbeschreibt hierbei dieCurier-Konstante und ist temperaturabhängig [71].
Ferromagnetismus
Der Begriff Ferromagnetismus beschreibt neben einer Hauptklasse desMagnetismus die Eigenschaft
desWerkstoffesmagnetisiert zuwerden.Hierfür sinddie so genanntenWeißschenBezirke verantwort-
lich.Wirkt einMagnetfeld auf einen ferromagnetischenStoff, sowird ein auf dieElektronen imAtom
resultierendesmagnetischesMoment induziert,welchewiederumKräfte imWerkstoffhervorrufen, die
zu einer bereichsweisen Ausrichtung innerhalb desWerkstoffes führen. Diese Bereiche werdenWeiß-
sche Bezirke genannt. [71]
Wirkt kein magnetisches Feld auf einen solchenWerkstoff, ist die Ausrichtung statistisch verteilt.
Somit ist derWerkstoff unmagnetisch.Wird einMagnetfeld angelegt und dessen Flussdichte stetig
erhöht, so richten sichnachundnachdieWeißschenBezirke aus, bis schließlichderWerkstoffmagne-
tisiert ist. Dieser Prozess ist bis zu einem gewissenGrad reversibel.Wird dieDauer undFlussdichte
auf diesenWerkstoff jedoch weiter erhöht, stellt sich eine irreversibleMagnetisierung ein.Wird das
Magnetfeld,welches aufdenWerkstoffwirkt, umgepolt, so kannderWerkstoffwieder entmagnetisiert
bzw. mit gegenläufiger Polarität versehen werden. Da dieser Vorgang nicht einer linearen Steigung
gehorcht und verlustbehaftet ist, liegt für solcheWerkstoffe eineHysteresekurve, wie sie beispielhaft
inAbbildungA.11 zu sehen ist, vor. [71] Aus derKurve, in der die FlussdichteB undPolarisation J
AbbildungA.11:Ausrichtung innerhalbderWeißschenBezirke unddieHysteresekurve ferromagneti-
scherWerkstoffe nach [71].
über derFeldstärkeHaufgetragen ist, lassen sich dieRemanenzflussdichte unddieEnergie ermitteln,
die zurMagnetisierung bzw.Ummagnetiserung notwendig ist. [71]
Werkstoffe, die eine große Fläche zwischen denHysteresekurven besitzen und bei denen viel Energie
zur Magnetisierung notwendig ist, werden als magnetisch hart bezeichnet [71]. Bei geringer Fläche
liegt ein entsprechendmagnetischweicherWerkstoff vor.
WieauchbeimParamagnetismus istderFerromagnetismus temperaturabhängig.HoheTemperaturen
führen zuhoherBewegungsenergie derElektronen indenAtomenund somit zu einerbeeinträchtigten
Ausrichtung imMagnetfeld. Dies führt zu einer schwächerenAusbildung derWeißschenBezirke und
