Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 295 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 295 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 295 -

Bild der Seite - 295 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 295 -

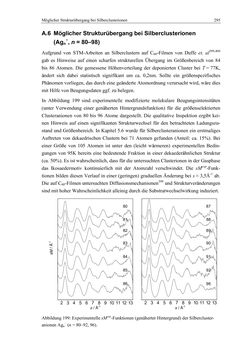

Möglicher Strukturübergang bei Silberclusterionen 295 A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) Aufgrund von STM-Arbeiten an Silberclustern auf C60-Filmen von Duffe et. al399,400 gab es Hinweise auf einen scharfen strukturellen Übergang im Größenbereich von 84 bis 86 Atomen. Die gemessene Höhenverteilung der deponierten Cluster bei T = 77K, ändert sich dabei statistisch signifikant um ca. 0,2nm. Sollte ein größenspezifisches Phänomen vorliegen, das durch eine geänderte Atomordnung verursacht wird, wäre dies mit Hilfe von Beugungsdaten ggf. zu belegen. In Abbildung 199 sind experimentelle modifizierte molekulare Beugungsintensitäten (unter Verwendung einer genäherten Hintergrundsfunktion) für die größenselektierten Clusteranionen von 80 bis 96 Atome dargestellt. Die qualitative Inspektion ergibt kei- nen Hinweis auf einen signifikanten Strukturwechsel für den betrachteten Ladungszu- stand und Größenbereich. In Kapitel 5.6 wurde für Silberclusteranionen ein erstmaliges Auftreten von dekaedrischen Clustern bei 71 Atomen gefunden (Anteil: ca. 15%). Bei einer Größe von 105 Atomen ist unter den (leicht wärmeren) experimentellen Bedin- gungen von 95K bereits eine bedeutende Fraktion in einer dekaederähnlichen Struktur (ca. 50%). Es ist wahrscheinlich, dass für die untersuchten Clusterionen in der Gasphase das Ikosaedermotiv kontinuierlich mit der Atomzahl verschwindet. Die sMexp-Funk- tionen bilden diesen Verlauf in einer (geringen) graduellen Änderung bei s ≈ 3,5Å-1 ab. Die auf C60-Filmen untersuchten Diffusionsmechanismen399 und Strukturveränderungen sind mit hoher Wahrscheinlichkeit alleinig durch die Substratwechselwirkung induziert. Abbildung 199: Experimentelle sMexp-Funktionen (genäherter Hintergrund) der Silbercluster- anionen Agn− (n = 80–92, 96). 2 3 4 5 6 7 8 9 10 11 12 13 2 3 4 5 6 7 8 9 10 11 12 13 s / Å-1 80 s / Å-1 81 82 83 84 85 86 87 88 89 90 91 92 96
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
