Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 30 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 30 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 30 -

Bild der Seite - 30 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 30 -

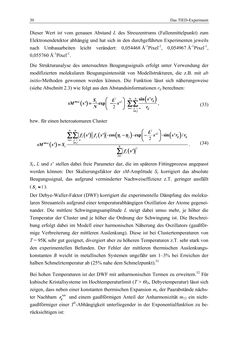

30 Das TIED-Experiment Dieser Wert ist vom genauen Abstand L des Streuzentrums (Fallenmittelpunkt) zum Elektronendetektor abhängig und hat sich in den durchgeführten Experimenten jeweils nach Umbauarbeiten leicht verändert: 0,054468 Å-1Pixel-1, 0,054967 Å-1Pixel-1, 0,055760 Å-1Pixel-1. Die Strukturanalyse des untersuchten Beugungssignals erfolgt unter Verwendung der modifizierten molekularen Beugungsintensität von Modellstrukturen, die z.B. mit ab initio-Methoden gewonnen werden können. Die Funktion lässt sich näherungsweise (siehe Abschnitt 2.3) wie folgt aus den Abstandsinformationen rij berechnen: ( ) ( )2 2 1 12 sin ' ' exp ' N N ijtheo c i j ij i j s rS LsM s s N r= = ≠   = − ⋅    ∑∑ , (33) bzw. für einen heteroatomaren Cluster ( ) ( ) ( ) ( ) ( ) ( ) 2 2 1 1 2 1 2 ' ' cos exp ' sin ' / ' ' N N i j i j ij ij i j i jtheo c N i i Lf s f s s s r r sM s S f s η η = = ≠ =   ⋅ − ⋅ − ⋅    = ∑∑ ∑ . (34) Sc, L und s’ stellen dabei freie Parameter dar, die im späteren Fittingprozess angepasst werden können: Der Skalierungsfaktor der sM-Amplitude Sc korrigiert das absolute Beugungssignal, das aufgrund verminderter Nachweiseffizienz z.T. geringer ausfällt ( 1cS ≈ ). Der Debye-Waller-Faktor (DWF) korrigiert die experimentelle Dämpfung des moleku- laren Streuanteils aufgrund einer temperaturabhängigen Oszillation der Atome gegenei- nander. Die mittlere Schwingungsamplitude L steigt dabei umso mehr, je höher die Temperatur der Cluster und je höher die Ordnung der Schwingung ist. Die Beschrei- bung erfolgt dabei im Modell einer harmonischen Näherung des Oszillators (gaußför- mige Verbreiterung der mittleren Auslenkung). Diese ist bei Clustertemperaturen von T = 95K sehr gut geeignet, divergiert aber zu höheren Temperaturen z.T. sehr stark von den experimentellen Befunden. Der Fehler der mittleren thermischen Auslenkungs- konstanten B weicht in metallischen Systemen ungefähr um 1–3% bei Erreichen der halben Schmelztemperatur ab (25% nahe dem Schmelzpunkt).51 Bei hohen Temperaturen ist der DWF mit anharmonischen Termen zu erweitern.52 Für kubische Kristallsysteme im Hochtemperaturlimit (T > ΘD, Debyetemperatur) lässt sich zeigen, dass neben einer konstanten thermischen Expansion me der Paarabstände nächs- ter Nachbarn NNijr und einem gaußförmigen Anteil der Anharmonizität m12 ein nicht- gaußförmiger einer T3-Abhängigkeit unterliegender in der Exponentialfunktion zu be- rücksichtigen ist:
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
