Seite - 174 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Bild der Seite - 174 -
Text der Seite - 174 -
174 Strukturen von Metallclusterionen

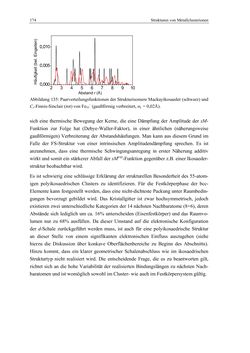

Abbildung 135: Paarverteilungsfunktionen der Strukturisomere Mackayikosaeder (schwarz) und
Cs-Finnis-Sinclair (rot) von Fe55– (gaußförmig verbreitert, σL = 0,02Å).
sich eine thermische Bewegung der Kerne, die eine Dämpfung der Amplitude der sM-
Funktion zur Folge hat (Debye-Waller-Faktor), in einer ähnlichen (näherungsweise
gaußförmigen) Verbreiterung der Abstandshäufungen. Man kann aus diesem Grund im
Falle der FS-Struktur von einer intrinsischen Amplitudendämpfung sprechen. Es ist
anzunehmen, dass eine thermische Schwingungsanregung in erster Näherung additiv
wirkt und somit ein stärkerer Abfall der sMexp-Funktion gegenüber z.B. einer Ikosaeder-
struktur beobachtbar wird.
Es ist schwierig eine schlüssige Erklärung der strukturellen Besonderheit des 55-atom-
igen polyikosaedrischen Clusters zu identifizieren. Für die Festkörperphase der bcc-
Elemente kann festgestellt werden, dass eine nicht-dichteste Packung unter Raumbedin-
gungen bevorzugt gebildet wird. Das Kristallgitter ist zwar hochsymmetrisch, jedoch
existieren zwei unterschiedliche Kategorien der 14 nächsten Nachbaratome (8+6), deren
Abstände sich lediglich um ca. 16% unterscheiden (Eisenfestkörper) und das Raumvo-
lumen nur zu 68% ausfüllen. Da dieser Umstand auf die elektronische Konfiguration
der d-Schale zurückgeführt werden muss, ist auch für eine polyikosaedrische Struktur
an dieser Stelle von einem signifikanten elektronischen Einfluss auszugehen (siehe
hierzu die Diskussion über konkave Oberflächenbereiche zu Beginn des Abschnitts).
Hinzu kommt, dass ein klarer geometrischer Schalenabschluss wie im ikosaedrischen
Strukturtyp nicht realisiert wird. Die entscheidende Frage, die es zu beantworten gilt,
richtet sich an die hohe Variabilität der realisierten Bindungslängen zu nächsten Nach-
baratomen und ist womöglich sowohl im Cluster- wie auch im Festkörpersystem gültig.
2 3 4 5 6 7 8 9 10
0,000
0,005
0,010
Å
Abstand r (Å)
zurück zum
Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Titel
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Autor
- Thomas Rapps
- Verlag
- KIT Scientific Publishing
- Datum
- 2012
- Sprache
- deutsch
- Lizenz
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Abmessungen
- 21.0 x 29.7 cm
- Seiten
- 390
- Schlagwörter
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Kategorien
- Naturwissenschaften Chemie
Inhaltsverzeichnis
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
