Seite - 211 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

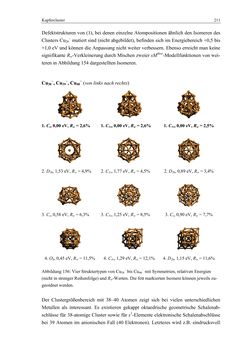

Kupfercluster 211 Defektstrukturen von (1), bei denen einzelne Atompositionen ähnlich den Isomeren des Clusters Cu26– mutiert sind (nicht abgebildet), befinden sich im Energiebereich +0,5 bis +1,0 eV und können die Anpassung nicht weiter verbessern. Ebenso erreicht man keine signifikante Rw-Verkleinerung durch Mischen zweier sMtheo-Modellfunktionen von wei- teren in Abbildung 154 dargestellten Isomeren. Cu38−, Cu39−, Cu40− (von links nach rechts) 1. Cs, 0,00 eV, Rw = 2,6% 1. C5v, 0,00 eV, Rw = 2,6% 1. C5v, 0,00 eV, Rw = 2,5% 2. D5h, 1,53 eV, Rw = 4,9% 2. C5v, 1,77 eV, Rw = 4,5% 2. D5h, 0,89 eV, Rw = 3,4% 3. Cs, 0,58 eV, Rw = 6,3% 3. C5v, 1,25 eV, Rw = 8,5% 3. Cs, 0,90 eV, Rw = 7,7% 4. Oh, 0,45 eV, Rw = 11,5% 4. C4v, 1,29 eV, Rw = 12,1% 4. D2h, 1,15 eV, Rw = 11,6% Abbildung 156: Vier Strukturtypen von Cu38− bis Cu40− mit Symmetrien, relativen Energien (nicht in strenger Reihenfolge) und Rw-Werten. Die fett markierten Isomere können jeweils zu- geordnet werden. Der Clustergrößenbereich mit 38–40 Atomen zeigt sich bei vielen unterschiedlichen Metallen als interessant. Es existieren gekappt oktaedrische geometrische Schalenab- schlüsse für 38-atomige Cluster sowie für s1-Elemente elektronische Schalenabschlüsse bei 39 Atomen im anionischen Fall (40 Elektronen). Letzteres wird z.B. eindrucksvoll
