Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 245 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 245 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 245 -

Bild der Seite - 245 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 245 -

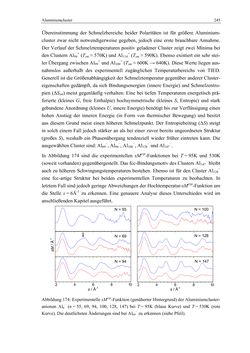

Aluminiumcluster 245 Übereinstimmung der Schmelzbereiche beider Polaritäten ist für größere Aluminium- cluster zwar nicht notwendigerweise gegeben, jedoch eine erste brauchbare Annahme. Der Verlauf der Schmelztemperaturen positiv geladener Cluster zeigt zwei Minima bei den Clustern Al94+ (Tsm ≈ 570K) und Al114+ (Tsm ≈ 590K). Ebenso existiert ein sehr stei- ler Übergang zwischen Al99+ und Al100+ (Tsm ≈ 600K → 640K). Diese Werte liegen aus- nahmslos außerhalb des experimentell zugänglichen Temperaturbereichs von TIED. Generell ist die Größenabhängigkeit der Schmelztemperatur gegenüber anderer Cluster- eigenschaften gedämpft, da sich Bindungsenergien (innere Energie) und Schmelzentro- pien (ΔSsm) meist gegenläufig verhalten: Eine bei tiefen Temperaturen energetisch prä- ferierte (kleines G, freie Enthalpie) hochsymmetrische (kleines S, Entropie) und stark gebundene Anordnung (kleines U, innere Energie) benötigt bis zur Verflüssigung einen hohen Anstieg der inneren Energie (in Form von thermischer Bewegung) und besitzt aus diesem Grund meist einen höheren Schmelzpunkt. Der Entropiebeitrag (ΔS) steigt in solch einem Fall jedoch stärker an als bei einer zuvor bereits ungeordneten Struktur (großes S), weshalb ein Phasenübergang tendenziell wieder früher eintreten kann. Die ausgewählten Cluster sind: Al69−, Al94−, Al100−, Al128− und Al147−. In Abbildung 174 sind die experimentellen sMexp-Funktionen bei T = 95K und 530K (soweit vorhanden) gegenübergestellt. Das fcc-Bindungsmotiv des Clusters Al147− bleibt auch zu höheren Schwingungstemperaturen bestehen. Ebenso ist für den Cluster Al128− eine fcc-artige Struktur bei beiden experimentellen Temperaturen zu beobachten. In letztem Fall sind jedoch geringe Abweichungen der Hochtemperatur-sMexp-Funktion um die Stelle s = 6Å-1 zu erkennen. Eine genauere Analyse dieses Unterschiedes wird im anschließenden Kapitel ausgeführt. Abbildung 174: Experimentelle sMexp-Funktion (genäherter Hintergrund) der Aluminiumcluster- anionen Aln− (n = 55, 69, 94, 100, 128, 147) bei T = 95K (blaue Kurve) und T = 530K (rote Kurve). Die deutlichsten Änderungen sind bei Al69− zu erkennen (siehe Pfeil). 2 4 6 8 10 N = 128 N = 147 N = 55 N = 69 N = 94 2 4 6 8 10 s / Å-1 N = 100 s / Å-1
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
