Seite - 252 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Bild der Seite - 252 -
Text der Seite - 252 -
252 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen

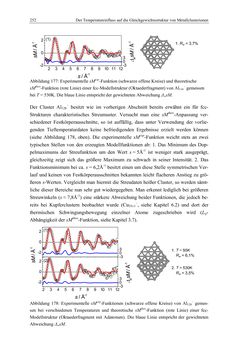

Abbildung 177: Experimentelle sMexp-Funktion (schwarze offene Kreise) und theoretische
sMtheo-Funktion (rote Linie) einer fcc-Modellstruktur (Oktaederfragment) von Al116− gemessen
bei T = 530K. Die blaue Linie entspricht der gewichteten Abweichung ΔwsM.
Der Cluster Al128− besitzt wie im vorherigen Abschnitt bereits erwähnt ein für fcc-
Strukturen charakteristisches Streumuster. Versucht man eine sMtheo-Anpassung ver-
schiedener Festkörperausschnitte, so ist auffällig, dass unter Verwendung der vorlie-
genden Tieftemperaturdaten keine befriedigenden Ergebnisse erzielt werden können
(siehe Abbildung 178, oben). Die experimentelle sMexp-Funktion weicht stets an zwei
typischen Stellen von den erzeugten Modellfunktionen ab: 1. Das Minimum des Dop-
pelmaximums der Streufunktion um den Wert s = 5Å-1 ist weniger stark ausgeprägt,
gleichzeitig zeigt sich das größere Maximum zu schwach in seiner Intensität. 2. Das
Funktionsminimum bei ca. s = 6,2Å-1 besitzt einen um diese Stelle symmetrischen Ver-
lauf und keinen von Festkörperausschnitten bekannten leicht flacheren Anstieg zu grö-
ßeren s-Werten. Vergleicht man hiermit die Streudaten heißer Cluster, so werden sämt-
liche dieser Bereiche nun sehr gut wiedergegeben. Man erkennt lediglich bei größeren
Streuwinkeln (s ≈ 7,8Å-1) eine stärkere Abweichung beider Funktionen, die jedoch be-
reits bei Kupferclustern beobachtet wurde (Cu55±1−, siehe Kapitel 6.2) und dort der
thermischen Schwingungsbewegung einzelner Atome zugeschrieben wird (Lij-
Abhängigkeit der sMtheo-Funktion, siehe Kapitel 3.7).
Abbildung 178: Experimentelle sMexp-Funktionen (schwarze offene Kreise) von Al128− gemes-
sen bei verschiedenen Temperaturen und theoretische sMtheo-Funktion (rote Linie) einer fcc-
Modellstruktur (Oktaederfragment mit Adatomen). Die blaue Linie entspricht der gewichteten
Abweichung ΔwsM.
2 3 4 5 6 7 8 9 10 11 12
-2
0
2 (1)
s / Å-1 -3
0
3 1. Rw = 3,7%
1. T = 95K
2. T = 530K
Rw = 6,1%
Rw = 3,5%
-2
0
2
2 3 4 5 6 7 8 9 10 11 12
-2
0
2 (2)
(1)
s / Å-1 -3
0
3
-3
0
3
zurück zum
Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Titel
- Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
- Autor
- Thomas Rapps
- Verlag
- KIT Scientific Publishing
- Datum
- 2012
- Sprache
- deutsch
- Lizenz
- CC BY-NC-ND 3.0
- ISBN
- 978-3-86644-878-0
- Abmessungen
- 21.0 x 29.7 cm
- Seiten
- 390
- Schlagwörter
- Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
- Kategorien
- Naturwissenschaften Chemie
Inhaltsverzeichnis
- Abstract
- 1 Einleitung 1
- 2 Elektronenbeugung in der Gasphase (GED) 5
- 3 Das TIED-Experiment 15
- 4 Heuristik der Clusterstrukturfindung 35
- 5 Strukturen von Metallclusterionen 45
- 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
- 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
- 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
- 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
- 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
- 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
- 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
- 7 Statistische Untersuchungen zur Datenanalyse 259
- 8 Zusammenfassung und Ausblick 273
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
- A.2 Schmelzen des Clusters Pb55− 283
- A.3 Der Zinncluster Sn13+ 379 286
- A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
- A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
- A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
- A.7 Reine Goldcluster größer 20 Atome 296
- Anhang B: Apparative Entwicklung 305
- Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
- Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
- Anhang A: Beugungsdaten weiterer Metallclusterionen 279
- Abbildungsverzeichnis 321
- Tabellenverzeichnis 331
- Literaturverzeichnis 333
