Web-Books
im Austria-Forum
Austria-Forum
Web-Books
Naturwissenschaften
Chemie
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Seite - 256 -
  • Benutzer
  • Version
    • Vollversion
    • Textversion
  • Sprache
    • Deutsch
    • English - Englisch

Seite - 256 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Bild der Seite - 256 -

Bild der Seite - 256 - in Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung

Text der Seite - 256 -

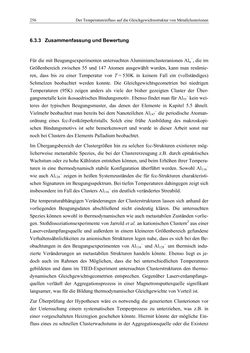

256 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 6.3.3 Zusammenfassung und Bewertung Für die mit Beugungsexperimenten untersuchten Aluminiumclusteranionen Aln−, die im Größenbereich zwischen 55 und 147 Atomen ausgewählt wurden, kann man resümie- ren, dass bis zu einer Temperatur von T = 530K in keinem Fall ein (vollständiges) Schmelzen beobachtet werden konnte. Die Gleichgewichtsgeometrien bei niedrigen Temperaturen (95K) zeigen anders als viele der bisher gezeigten Cluster der Über- gangsmetalle kein ikosaedrisches Bindungsmotiv. Ebenso findet man für Al55– kein wei- teres der typischen Beugungsmuster, das denen der Elemente in Kapitel 5.5 ähnelt. Vielmehr beobachtet man bereits bei dem Nanoteilchen Al147– die periodische Atoman- ordnung eines fcc-Festkörperkristalls. Solch eine frühe Ausbildung des makroskopi- schen Bindungsmotivs ist sehr bemerkenswert und wurde in dieser Arbeit sonst nur noch bei Clustern des Elements Palladium beobachtet. Im Übergangsbereich der Clustergrößen hin zu solchen fcc-Strukturen existieren mög- licherweise metastabile Spezies, die bei der Clustererzeugung z.B. durch epitaktisches Wachstum oder zu hohe Kühlraten entstehen können, und beim Erhöhen ihrer Tempera- turen in eine thermodynamisch stabile Konfiguration überführt werden. Sowohl Al116– wie auch Al128– zeigen in heißen Systemzuständen die für fcc-Strukturen charakteristi- schen Signaturen im Beugungsspektrum. Bei tiefen Temperaturen dahingegen zeigt sich insbesondere im Fall des Clusters Al116– ein deutlich verändertes Streubild. Die temperaturabhängigen Veränderungen der Clusterstrukturen lassen sich anhand der vorliegenden Beugungsdaten abschließend nicht eindeutig klären. Die untersuchten Spezies können sowohl in thermodynamischen wie auch metastabilen Zuständen vorlie- gen. Stoßdissoziationsexperimente von Jarrold et al. an kationischen Clustern2 aus einer Laserverdampfungsquelle und außerdem in einem kleineren Größenbereich gefundene Verhaltensähnlichkeiten zu anionischen Strukturen legen nahe, dass es sich bei den Be- obachtungen in den Beugungsexperimenten von Al116– und Al128– um thermisch indu- zierte Veränderungen an metastabilen Strukturen handeln könnte. Ebenso liegt es je- doch auch im Rahmen des Möglichen, dass die bei unterschiedlichen Temperaturen gebildeten und dann im TIED-Experiment untersuchten Clusterstrukturen den thermo- dynamischen Gleichgewichtsgeometrien entsprechen. Gegenüber Laserverdampfungs- quellen verläuft der Aggregationsprozess in einer Magnetronsputterquelle signifikant langsamer, was für die Bildung thermodynamischer Gleichgewichte von Vorteil ist. Zur Überprüfung der Hypothesen wäre es notwendig die generierten Clusterionen vor der Untersuchung einem systematischen Temperprozess zu unterziehen, was z.B. in einer vorgeschalteten Heizregion geschehen könnte. Hiermit könnte der mögliche Ein- fluss eines zu schnellen Clusterwachstums in der Aggregationsquelle oder die Existenz
zurück zum  Buch Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung"
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Titel
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
Autor
Thomas Rapps
Verlag
KIT Scientific Publishing
Datum
2012
Sprache
deutsch
Lizenz
CC BY-NC-ND 3.0
ISBN
978-3-86644-878-0
Abmessungen
21.0 x 29.7 cm
Seiten
390
Schlagwörter
Elektronenbeugung, Nano-Metallcluster, Gasphase, massenselektiv, Strukturbestimmung
Kategorien
Naturwissenschaften Chemie

Inhaltsverzeichnis

  1. Abstract
  2. 1 Einleitung 1
  3. 2 Elektronenbeugung in der Gasphase (GED) 5
    1. 2.1 Einführung in die Streutheorie 7
    2. 2.2 Streuung am Molekül 9
    3. 2.3 Anwendung der Streutheorie 10
    4. 2.4 Näherungen 11
  4. 3 Das TIED-Experiment 15
    1. 3.1 Das Vakuumsystem 17
    2. 3.2 Die Clusterquelle 17
    3. 3.3 Das Flugzeitmassenspektrometer 20
    4. 3.4 Der Massenfilter 21
    5. 3.5 Die Paulfalle 23
    6. 3.6 Durchführung des Beugungsexperiments 27
    7. 3.7 Datenanalyse 29
  5. 4 Heuristik der Clusterstrukturfindung 35
    1. 4.1 Dichtefunktionaltheorie 35
    2. 4.2 Genetischer Algorithmus (GA) 42
  6. 5 Strukturen von Metallclusterionen 45
    1. 5.1 Kleine Käfigstrukturen magnetisch dotierter Goldcluster (M@Aun−, M = Fe, Co, Ni; n = 12–15) 45
    2. 5.2 Ladungsabhängige Strukturunterschiede von kleinen Bismutclustern 68
    3. 5.3 Palladiumcluster (Pdn−/+, 13 ≤ n ≤ 147) 91
    4. 5.4 Wasserstoffadsorptionseigenschaften von massenselektierten Palladiumclustern 128
    5. 5.5 3d-/4d-/5d-Übergangsmetallcluster aus 55 Atomen 152
    6. 5.6 Strukturelle Entwicklung später Übergangsmetallcluster (Co, Ni, Cu, Ag) 184
  7. 6 Der Temperatureinfluss auf die Gleichgewichtsstruktur von Metallclusterionen 205
    1. 6.1 Kupfercluster (Cun−, 19 ≤ n ≤ 71) 205
    2. 6.2 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Kupfercluster (Cu55±x−, x = 1–2) 226
    3. 6.3 Aluminiumcluster (Aln−, 55 ≤ n ≤ 147) 240
  8. 7 Statistische Untersuchungen zur Datenanalyse 259
  9. 8 Zusammenfassung und Ausblick 273
    1. Anhang A: Beugungsdaten weiterer Metallclusterionen 279
      1. A.1 Entwicklung der Clusterstruktur verschiedener Elemente der Gruppe 14 (Si, Sn, Pb) 279
      2. A.2 Schmelzen des Clusters Pb55− 283
      3. A.3 Der Zinncluster Sn13+ 379 286
      4. A.4 Strukturmotiv von Clustern des bcc-Elements Tantal 288
      5. A.5 Thermisch induzierte Oberflächenrekonstruktion beinahe geschlossenschaliger Silbercluster (Ag55±x−, x = 1–2) 290
      6. A.6 Möglicher Strukturübergang bei Silberclusterionen (Agn−, n = 80–98) 295
      7. A.7 Reine Goldcluster größer 20 Atome 296
    2. Anhang B: Apparative Entwicklung 305
      1. B.1 Erhöhung der Sensitivität 305
      2. B.2 Designstudie zur Auflösungserhöhung des TOF-Instruments 306
    3. Anhang C: Einfluss der Fallengeometrie auf große Streuwinkel 311
    4. Anhang D: CNA-Analyse des zehnatomigen Strukturensembles 313
  10. Abbildungsverzeichnis 321
  11. Tabellenverzeichnis 331
  12. Literaturverzeichnis 333
Web-Books
Bibliothek
Datenschutz
Impressum
Austria-Forum
Austria-Forum
Web-Books
Aufklärung der Struktur von Metallclusterionen in der Gasphase mittels Elektronenbeugung
