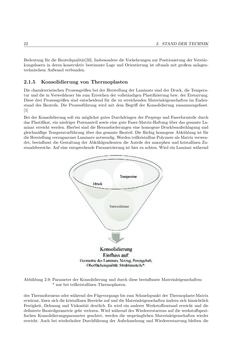

Bild der Seite - 22 -
Text der Seite - 22 -
22 2. STANDDERTECHNIK
Bedeutung fürdieBauteilqualität[33]. InsbesonderedieVorkehrungen zurPositionierungderVerstär-
kungsfasern in deren konstruktiv bestimmte Lage undOrientierung ist oftmalsmit großem anlagen-
technischemAufwand verbunden.
2.1.5 Konsolidierung vonThermoplasten
Die charakteristischenProzessgrößen bei derHerstellung der Laminate sind derDruck, dieTempera-
tur und die inVerweildauer bis zumErreichen der vollständigenPlastifizierung bzw. der Erstarrung.
Diese drei Prozessgrößen sind entscheidend für die zu erreichendenMaterialeigenschaften imEndzu-
stand des Bauteils. Die Prozessführung wird mit demBegriff der Konsolidierung zusammengefasst.
[1]
Bei derKonsolidierung soll einmöglichst gutesDurchdringen der Prepregs undFaserformteile durch
dasPlastifikat, ein niedriger Porenanteil sowie eine gute Faser-Matrix-Haftung über das gesamte La-
minat erreichtwerden.Hierbei sind dieHerausforderungen eine homogeneDruckbeaufschlagung und
gleichmäßige Temperaturführung über das gesamteBauteil. Die flächig homogeneAbkühlung ist für
dieHerstellungverzugsarmerLaminatenotwendig.WerdenteilkristallinePolymerealsMatrixverwen-
det, beeinflusst die Gestaltung der Abkühlgradienten die Anteile der amorphen und kristallinen Zu-
standsbereiche.Auf eine entsprechendeParametrierung ist hier zuachten.Wird einLaminatwährend
Abbildung 2.9: Parameter derKonsolidierung und durch diese beeinflussteMaterialeigenschaften:
* nur bei teilkristallinenThermoplasten.
desThermoformens oderwährenddesFügevorgangsbis zumSchmelzpunktderThermoplaste-Matrix
erwärmt, lösen sichdiekristallinenBereicheaufunddieMaterialeigenschaftenändernsichhinsichtlich
Festigkeit, Dehnung undViskosität deutlich. Es wird ein andererWerkstoffzustand erreicht und die
definierteBauteilgeometrie geht verloren.WirdwährenddesWiedererstarrens auf diewerkstoffspezi-
fischen Konsolidierungsparameter geachtet, werden die ursprünglichenMaterialeigenschaften wieder
erreicht. Auch bei wiederholter Durchführung der Aufschmelzung undWiedererstarrung bleiben die
