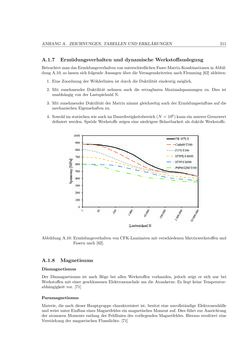

Seite - 211 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen
Bild der Seite - 211 -
Text der Seite - 211 -
ANHANGA. ZEICHNUNGEN,TABELLENUNDERKLÄRUNGEN 211
A.1.7 Ermüdungsverhalten und dynamischeWerkstoffauslegung
BetrachtetmandasErmüdungsverhaltenvonunterschiedlichenFaser-Matrix-KombinationeninAbbil-
dungA.10, so lassen sich folgendeAussagenüber dieVersagenskriteriennachFlemming [62] ableiten:
1. Eine Zuordnung derWöhlerlinien ist durch dieDuktilität eindeutigmöglich.
2. Mit zunehmender Duktilität nehmen auch die ertragbaren Maximalspannungen zu. Dies ist
unabhängig von der LastspielzahlN.
3. Mit zunehmenderDuktilität derMatrix nimmt gleichzeitig auch derErmüdungseinfluss auf die
mechanischenEigenschaften zu.
4. Sowohl imstatischenwieauch imDauerfestigkeitsbereich(N= 106)kanneinuntererGrenzwert
definiertwerden. SprödeWerkstoffe zeigen eine niedrigereBelastbarkeit als duktileWerkstoffe.
AbbildungA.10: ErmüdungsverhaltenvonCFK-LaminatenmitverschiedenenMatrixwerkstoffenund
Fasern nach [62].
A.1.8 Magnetisums
Diamagnetismus
Der Diamagnetismus ist nach Böge bei allen Werkstoffen vorhanden, jedoch zeigt er sich nur bei
Werkstoffenmit einer geschlossenenElektronenschale umdieAtomkerne. Es liegt keineTemperatur-
abhängigkeit vor. [71]
Paramagnetismus
Materie, die nach dieser Hauptgruppe charakterisiert ist, besitzt eine unvollständige Elektronenhülle
undweistunterEinfluss einesMagnetfeldes einmagnetischesMomentauf.Dies führt zurAusrichtung
der atomarenMomente entlang der Feldlinien des vorliegendenMagnetfeldes. Hieraus resultiert eine
Verstärkung dermagnetischenFlussdichte. [71]
