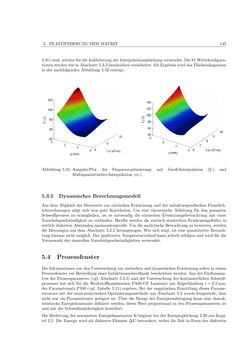

Bild der Seite - 145 -
Text der Seite - 145 -
5. PLASTIFIZIERUNGDERMATRIX 145
5.31) sind,werden fürdieKalibrierungder Interpolationsgleichungverwendet.Die81Wertekonfigura-
tionenwerdenwie inAbschnitt5.3.3beschriebenverarbeitet.AlsErgebniswirddasFlächendiagramm
in der nachfolgendenAbbildung 5.52 erzeugt.
Abbildung 5.52:Ausgabe-Plot der Frequenzoptimierung: mit Gauß-Interpolation (li.) und
Multiquadratischer-Interpolation (re.).
5.3.5 DynamischesBerechnungsmodell
Aus demAbgleich derMesswerte zur statischenErwärmung und der induktorspezifischenFlussdich-
teberechnungen zeigt sich eine gute Korrelation. Um eine theoretische Ableitung für den gesamten
Schweißprozess zu ermöglichen, ist es notwendig die statischen Erwärmungsbetrachtung mit einer
Vorschubgeschwindigkeit zu verbinden. Hierfür werden die statisch ermittelten Erwärmungsfelder in
zeitlichdiskretenAbständenaneinandergereiht.Umdie analytischeBetrachtung zubewerten,werden
dieMessungen aus demAbschnitt 5.2.5 herangezogen.Wie sich zeigt, ist eine quantitative Betrach-
tung hieraus nichtmöglich.Der qualitativeTemperaturverlauf kann jedoch erfolgen undwird für die
Vorauswahl der sinnvollenVorschubgeschwindigkeiten verwendet.
5.4 Prozessfenster
Die InformationenausdenUntersuchung zur statischenunddynamischenErwärmung sollen in einem
Prozessfenster zurHerstellung einer Induktionsschweißnahtbeschriebenwerden.AusderEinflussana-
lyse derProzessparameter (vgl.Abschnitt 5.2.3) undderUntersuchungdes kontinuierlichen Schweiß-
prozesses hat sich für dieWerkstoffkombination PA66-CF Laminate mit Köperbindung t=2,2mm,
der Parametersatz P100 (vgl. Tabelle 5.11) ergeben. Bei der empirischen Ermittlung dieses Parame-
tersatzesmit der semi-analytischenOptimierungsmethode ausAbschnitt 5.3 wurde festgestellt, dass
nicht nur ein Parametersatz geeignet ist. Über dieMenge der Energieeinbringung kann eine charak-
teristischeEnergiekonstante definiert werden, derenWert proportional zu denProzessparametern ist
undmit der Schweißnahtfestigkeit korreliert.
DieHerleitung der normiertenEnergiekonstantenKbeginnt bei der Energiegleichung 2.20 ausKapi-
tel 2.2. Die Energie wird als diskretes Element∆E betrachtet, wobei die Zeit in Formdes diskreten
