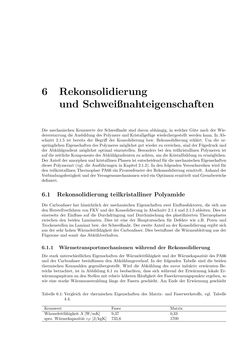

Bild der Seite - 151 -
Text der Seite - 151 -
6 Rekonsolidierung
und Schweißnahteigenschaften
DiemechanischenKennwerte der Schweißnaht sind davon abhängig, in welcher Güte nach derWie-
dererstarrungdieAusbildungdesPolymere undKristallgefügewiederhergestelltwerdenkann. InAb-
schnitt 2.1.5 ist bereits der Begriff der Konsolidierung bzw. Rekonsolidierung erklärt. Um die ur-
sprünglichenEigenschaftendesPolymeresmöglichst gutwieder zu erreichen, sindderFügedruckund
der Abkühlgradient möglichst optimal einzustellen. Besonders bei den teilkristallinen Polymeren ist
aufdie zeitlicheKomponentedesAbkühlgradientenzuachten,umdieKristallbildungzuermöglichen.
DerAnteil der amorphenundkristallinenPhasen ist entscheidend fürdiemechanischenEigenschaften
dieser Polymerart (vgl. dieAusführungen inKapitel 2.1.2). In den folgendenVersuchsreihenwird für
den teilkristallinenThermoplastPA66 einProzessfenster derRekonsolidierung ermittelt.Anhandder
VerbindungsfestigkeitundderVersagensmechanismenwirdeinOptimumermitteltundGrenzbereiche
definiert.
6.1 Rekonsolidierung teilkristalliner Polyamide
Die Carbonfaser hat hinsichtlich dermechanischen Eigenschaften zwei Einflussfaktoren, die sich aus
denHerstellverfahrenvonFKVundderKonsolidierung inAbschnitt 2.1.4 und2.1.5 ableiten.Dies ist
einerseits der Einfluss auf die Durchdringung und Durchmischung des plastifizierten Thermoplastes
zwischen den beiden Laminaten. Dies ist eine der Hauptursachen für Defekte wie z.B. Poren und
Trockenstellen imLaminatbzw.derSchweißnaht.Der zweiteAnteil anderKonsolidierung ergibt sich
aus der sehr hohenWärmeleitfähigkeit derCarbonfaser.Dies beeinflusst dieWärmeableitung aus der
Fügezone und somit dasAbkühlverhalten.
6.1.1 Wärmetransportmechanismenwährend derRekonsolidierung
Die stark unterschiedlichenEigenschaften derWärmeleitfähigkeit undderWärmekapazität desPA66
und der Carbonfaser beeinflussen den Abkühlungsverlauf. In der folgenden Tabelle sind die beiden
thermischen Kennzahlen gegenübergestellt. Wird die Abkühlung des zuvor induktiv erwärmten Be-
reichs betrachtet, ist in Abbildung 6.1 zu beobachten, dass sich während der Erwärmung lokale Er-
wärmungsspitzenandenStellenmit relativhöherenHäufigkeit derFaserkreuzungspunkte ergeben, so
wie eine starkeWärmeausstrahlung längs der Fasern geschieht. AmEnde der Erwärmung geschieht
Tabelle 6.1: Vergleich der thermischen Eigenschaften des Matrix- und Faserwerkstoffs, vgl. Tabelle
4.4.
Kennwert Faser Matrix
WärmeleitfähigkeitΛ [W/mK] 9,37 0,33
spez.Wärmekapazität cP [J/kgK] 735,6 1700
