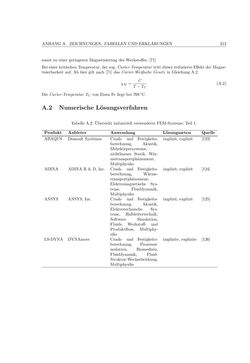

Bild der Seite - 213 -
Text der Seite - 213 -
ANHANGA. ZEICHNUNGEN,TABELLENUNDERKLÄRUNGEN 213
somit zu einer geringerenMagnetisierung desWerkstoffes. [71]
Bei einer kritischenTemperatur, der sog.Curier-Temperatur tritt dieser reduzierteEffektderMagne-
tisierbarkeit auf. Ab hier gilt nach [71] dasCurier-WeißscheGesetz inGleichungA.2.
χM= C
T−TC (A.2)
DieCurier-Temperatur TC vonEisenFe liegt bei 769°C.
A.2 Numerische Lösungsverfahren
TabelleA.2:Übersicht industriell verwendeter FEM-Systeme:Teil 1.
Produkt Anbieter Anwendung Lösungsarten Quelle
ABAQUS Dessault Systèmes Crash- und Festigkeits-
berechnung, Akustik,
Mehrkörpersysteme,
nichtlineare Statik, Wär-
metransportphänomene,
Multiphysiks implizit, explizit [123]
ADINA ADINAR&D, Inc. Crash- und Festigkeits-
berechnung, Wärme-
transportphänomene,
Elektromagnetische Sys-
teme, Fluiddynamik,
Multiphysiks implizit, explizit [124]
ANSYS ANSYS, Inc. Crash- und Festigkeits-
berechnung, Akustik,
Elektrotechnische Sys-
teme, Halbleitertechnik,
Software Simulation,
Fluide, Werkstoff- und
Produktfluss, Multiphy-
siks implizit, explizit [125]
LS-DYNA DYNAmore Crash- und Festigkeits-
berechnung, Prozesssi-
mulation, Biomedizin,
Fluiddynamik, Fluid-
Struktur-Wechselwirkung,
Multiphysiks implizite, explizite [126]
