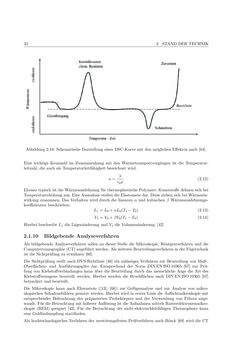

32 2. STANDDERTECHNIK
Abbildung 2.18: SchematischeDarstellung einerDSC-Kurvemit denmöglichenEffekten nach [64].
Eine wichtige Kennzahl im Zusammenhangmit denWärmetransportvorgängen ist die Temperatur-
leitzahl, die auch alsTemperaturleitfähigkeit bezeichnetwird.
a= λ
cpρ (2.12)
Ebenso typisch ist dieWärmeausdehnung für thermoplastischePolymere.Kunststoffedehnen sichbei
Temperaturerhöhungaus.EineAusnahmestellendieElastomeredar.Diese ziehensichbeiWärmeein-
wirkung zusammen. Das Verhalten wird durch die linearenα und kubischen βWärmeausdehnungs-
koeffizienten beschrieben:
L1=L0+αL0(T1−T0) (2.13)
V1=V0+βV0(T1−T0) (2.14)
Hierbei beschreibtL1 die Lägenänderung undV1 dieVolumenänderung. [42]
2.1.10 BildgebendeAnalyseverfahren
Als bildgebendeAnalyseverfahren sollen an dieser Stelle dieMikroskopie, Röntgenverfahren und die
Computertomographie (CT)angeführtwerden.AlsweiteresBeurteilungsverfahren inderFügetechnik
ist die Sichtprüfung zu erwähnen [66].
Die Sichtprüfung stellt nachDVS-Richtlinie [46] ein zulässiges Verfahren zur Beurteilung vonMaß-,
Oberflächen- und Ausführungsgüte dar. Entsprechend der Norm DINENISO10365 [67] zur Prü-
fung vonKlebstoffverbindungen kann über die Beurteilung durch dasmenschliche Auge die Art des
Klebstoffversagens beurteilt werden. Hierbei werden die Bruchflächen nach DINENISO10365 [67]
betrachtet und beurteilt.
Die Mikroskopie kann nach Ehrenstein ([13]; [68]) zur Gefügeanalyse und zur Analyse von mikro-
skopischen Schadensbildern genutzt werden. Hierbei wird in erster Linie die Auflichtmikroskopiemit
entsprechender Beleuchtung des präparierten Probekörpers und der Verwendung von Filtern ange-
wandt.FürdieBetrachtungmithöhererAuflösung ist dieAufnahmenmittelsRasterelektronenmikro-
skopie (REM) geeignet [42]. Für die Betrachtung der nicht-elektrischleitfähigen Thermoplaste kann
eineGoldbedampfung stattfinden.
Als hochtechnologisches Verfahren der zerstörungsfreien Prüfverfahren nach Bösch [69] wird die CT
