Seite - 98 - in Induktionsfügen von thermoplastischen Faserverbundwerkstoffen

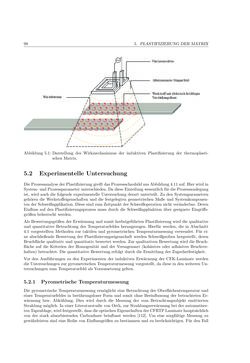

98 5. PLASTIFIZIERUNGDERMATRIX Abbildung 5.1:Darstellung des Wirkmechanismus der induktiven Plastifizierung der thermoplasti- schenMatrix. 5.2 ExperimentelleUntersuchung DieProzessanalysederPlastifizierunggreiftdasProzessschaubildausAbbildung4.11auf.Hierwird in System-undProzessparameterunterschieden.DadieseEinteilungwesentlich fürdieProzessauslegung ist, wird auch die folgende experimentelleUntersuchung derart unterteilt. Zu den Systemparametern gehören dieWerkstoffeigenschaften und die festgelegten geometrischenMaße und Systemkomponen- tenderSchweißapplikation.Diese sind zumZeitpunktderSchweißoperationnicht veränderbar.Deren Einfluss auf den Plastifizierungsprozess muss durch die Schweißappliaktion über geeignete Eingriffs- größen beherrschtwerden. AlsBewertungsgrößen derErwärmungund somit herbeigeführtenPlastifizierungwird die qualitative und quantitative Betrachtung des Temperaturfeldes herangezogen. Hierfür werden, die in Abschnitt 4.1 vorgestelltenMethoden zur taktilen und pyrometrischenTemperaturmessung verwendet. Für ei- ne abschließende Bewertung der Plastifizierungseigenschaft werden Schweißproben hergestellt, deren Bruchfläche qualitativ undquantitativ bewertetwerden. Zur qualitativenBewertungwird dieBruch- fläche auf die Kriterien der Homogenität und der Versagensart (kohäsives oder adhäsives Bruchver- halten) betrachtet.Die quantitativeBewertung erfolgt durch die Ermittlung der Zugscherfestigkeit. Vor denAusführungen zu den Experimenten der induktiven Erwärmung der CFK-Laminate werden dieUntersuchungen zurpyrometrischenTemperaturmessungvorgestellt, dadiese indenweiterenUn- tersuchungen zumTemperaturfeld alsVoraussetzung gelten. 5.2.1 PyrometrischeTemperaturmessung Die pyrometrischeTemperaturmessung ermöglicht eine Betrachtung derOberflächentemperatur und eines Temperaturfeldes in berührungsloser Form und somit ohne Beeinflussung der betrachteten Er- wärmung bzw. Abkühlung. Dies wird durch die Messung der vom Betrachtungsobjekt emittierten Strahlungmöglich. In einer Literaturstudie vonOrth, zur Strahlungserwärmungbei der automatiser- tenTapeablage,wirdfestgestellt,dassdieoptischenEigenschaftenderCFRTPLaminatehauptsächlich von der stark absorbierenden Carbonfaser beinflusst werden [112]. Um eine sorgfältige Messung zu gewährleisten sind eineReihe vonEinflussgrößen zu bestimmenund zu berücksichtigen. Für denFall
